9240 系列射頻電壓錶 (1.2 GHz, 300 V)

9240 系列射頻電壓錶 (1.2 GHz, 300 V)

9240 系列 RF 電壓錶提供 10 Hz 至 1.2 GHz 量測範圍,支援雙通道、真均方根值(True RMS) 響應與 1% 高準確度。內建 IEEE-488 和 RS-232 介面,適用於工作台與 ATE 系統,確保精準穩定的電壓量測。

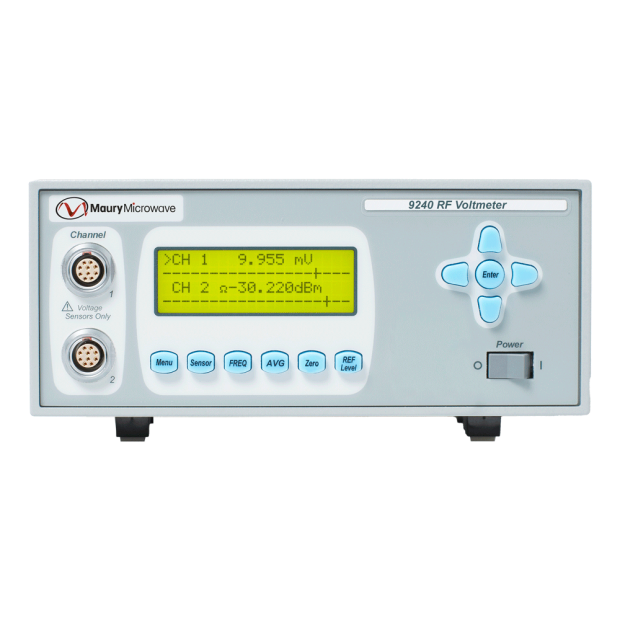

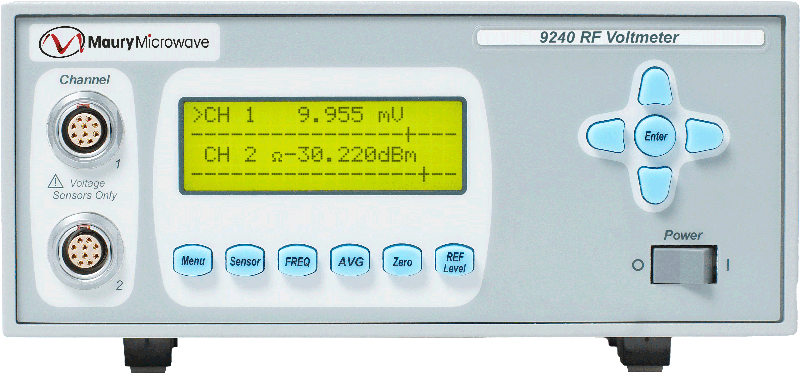

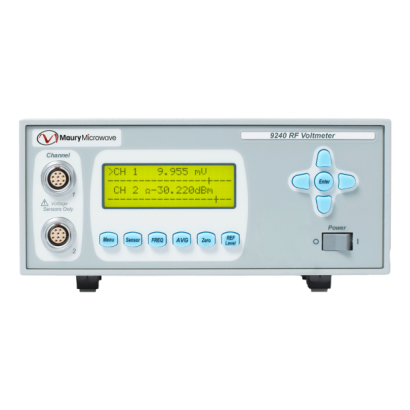

  • 9240_Front_MAURY-1x1.png

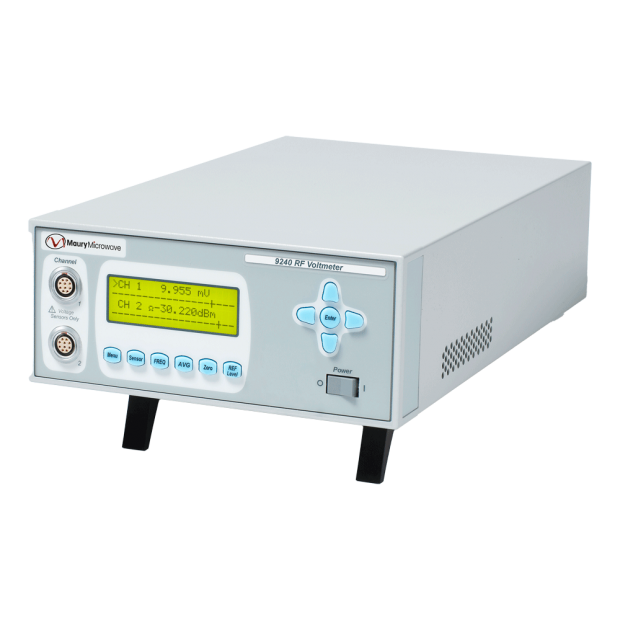

  • 9240_Left_MAURY-1x1.png

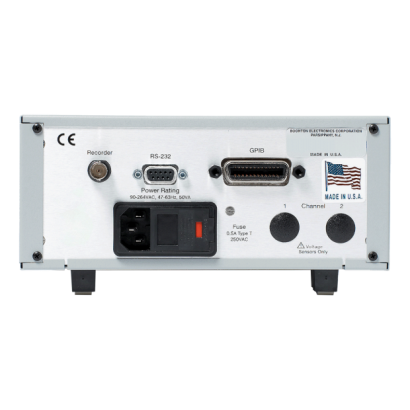

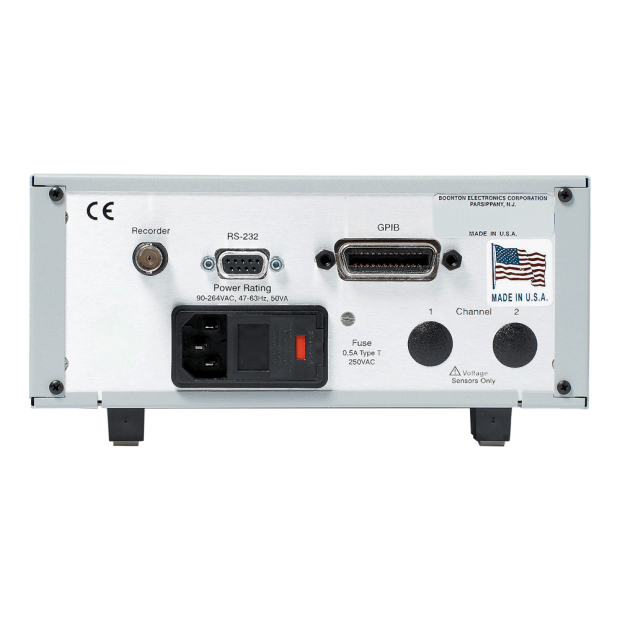

  • 9240_back1-1x1.png
詳細介紹

9240 系列 RF 電壓錶

精準電壓量測,智慧探棒驅動



9240 系列結合了高準確度、智慧探棒、與操作功能,這些特性在同等價位產品中前所未有,無論是用於工作台量測,或是整合至自動測試設備(ATE)系統中,皆可輕鬆應用。


Boonton 可靠的電壓探棒可直接量測 200 μV 至 10 V,最低可顯示 50 μV,且在 30 mV 以下具備 真均方根值(True RMS 響應能力;此外,內建 100:1 除法器可支援最高 300 V 的操作。


電壓探棒讓 9240 系列能夠以線性單位顯示電壓值,小型化設計的感測器資料轉接器能自動讀取探棒校準資料,並在連接時即時下載至儀器。






新增第二通道

9240 系列可選配第二通道輸入,提供獨立的輸入放大器與電路,並搭配第二支電壓探棒或感測器,此功能讓儀器可同時顯示通道 1 和通道 2,以及兩者的比值與差異;此外,裝置還支援 DC 記錄輸出,以及 IEEE-488 和 RS-232 介面作為標準配置。


產品特色

  • 量測範圍:10 Hz 至 1.2 GHz(視探棒而定)
  • 雙通道與差動電壓量測
  • 200 μV 至 300 V 量測範圍
  • 滿量程 1% 高準確度
  • 30 mV 以下具真均方根值(True RMS)響應
  • 可選配低頻探棒,支援 10 Hz 至 100 MHz 量測
  • DC 記錄輸出
  • 標準 IEEE-488 介面與 RS-232

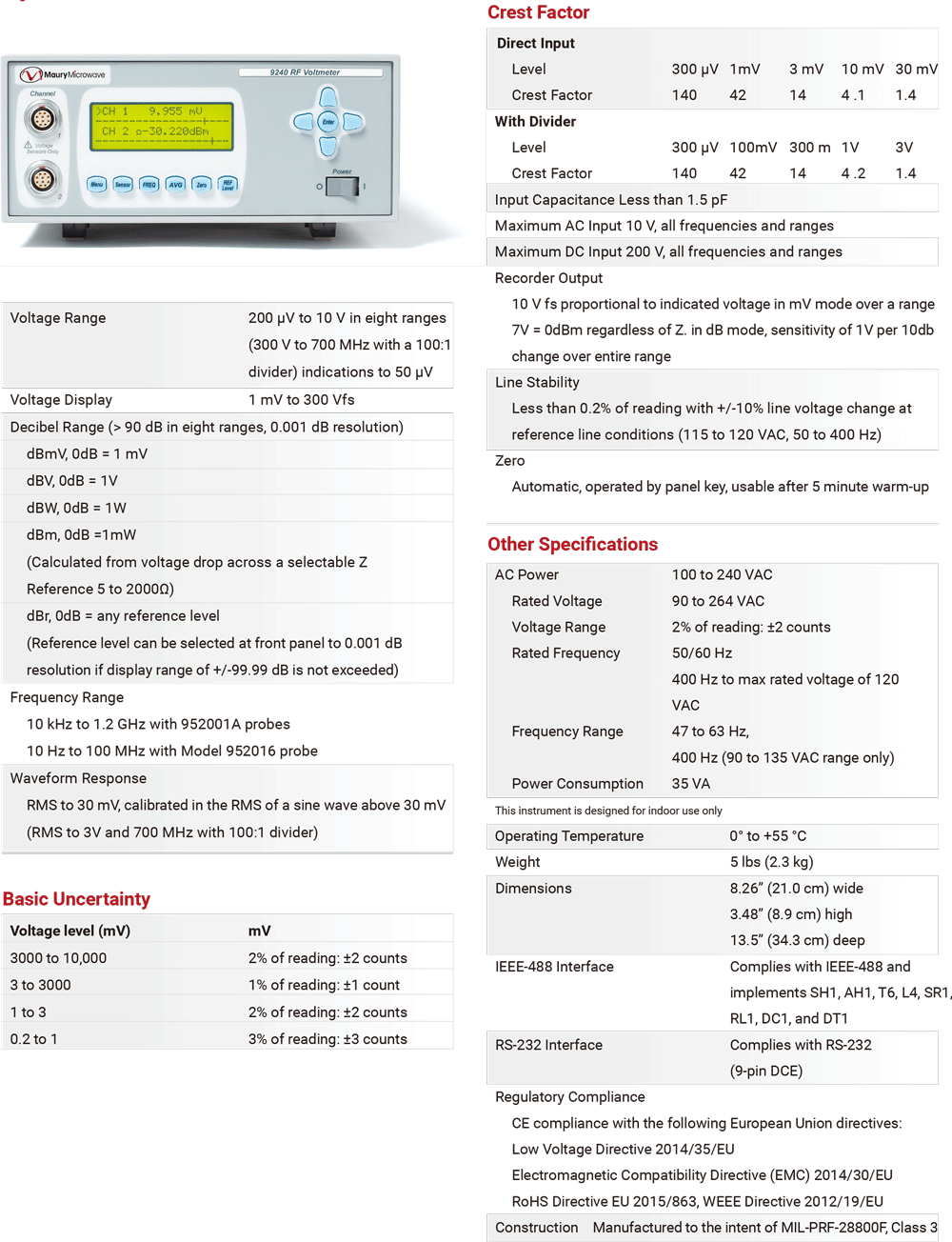

產品規格

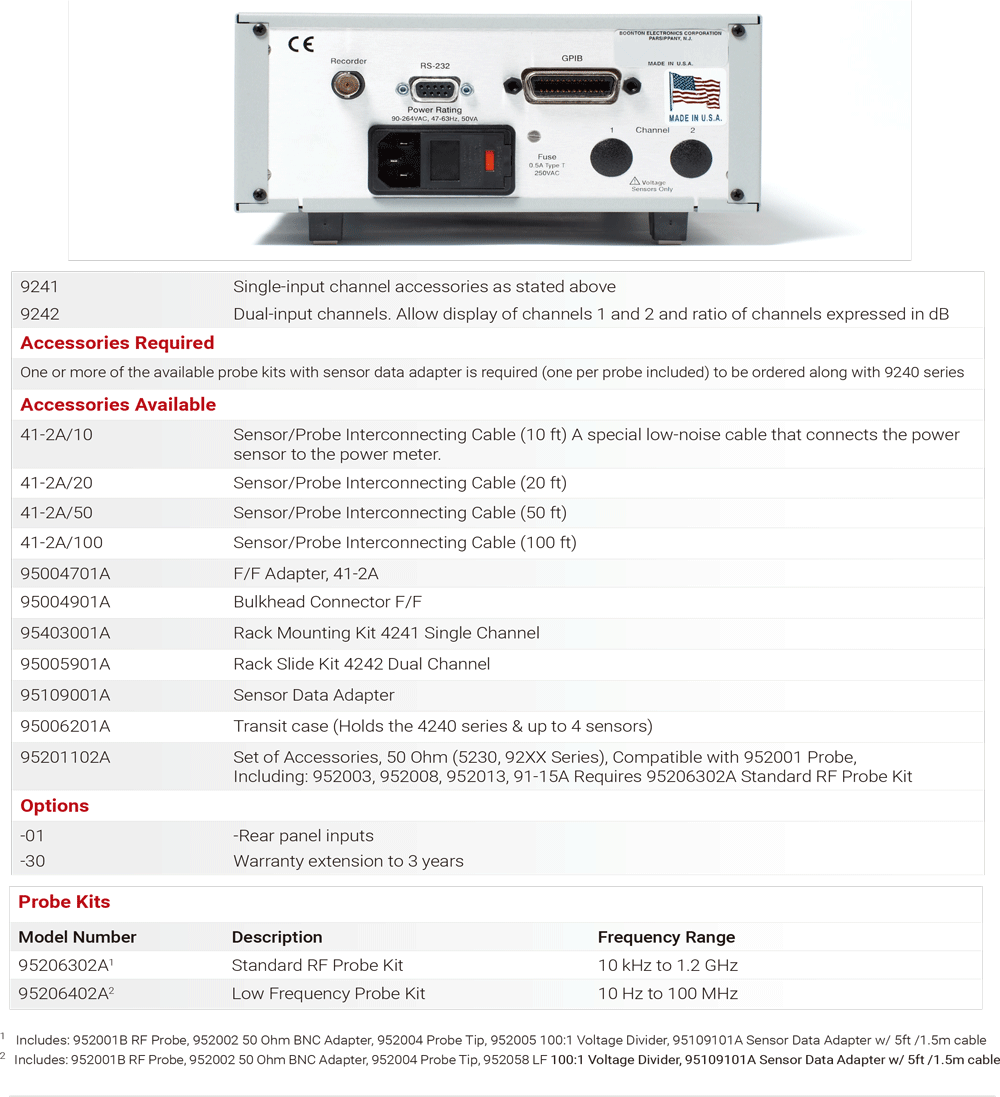

訂購資訊




資源下載

9240 系列 RF 電壓錶規格書(Datasheet)>
