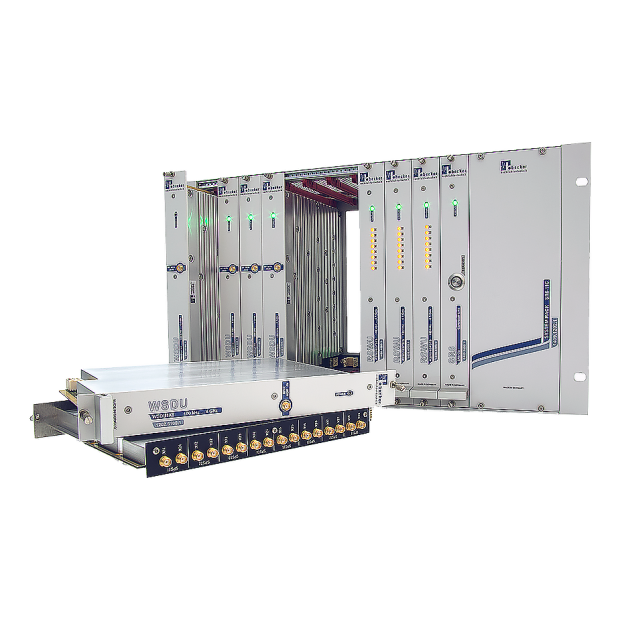

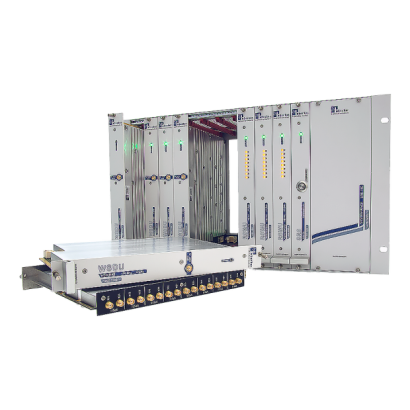

Becker 模組化 PXI 射頻系統
高密度矩陣架構 × 多站同時測試 × 精準射頻切換
Becker 模組化 PXI 射頻系統具備高度彈性的模組化系統，支援依據使用者需求組成客製化射頻解決方案，無需投入硬體研發與機構設計資源，即可迅速完成系統建置，特別適用於多樣化測試環境與研發階段頻繁變動的應用需求；模組類型涵蓋主動多耦合器（active multicouplers）、可程式化衰減器（programmable attenuators）、延遲線（delay lines）、射頻開關（RF switches）、切換矩陣（switching matrices）、偏壓注入器（BIAS-Ts）、射頻濾波器（RF filters），以及雙向分波/合波器（bi-directional splitters and combiners）。

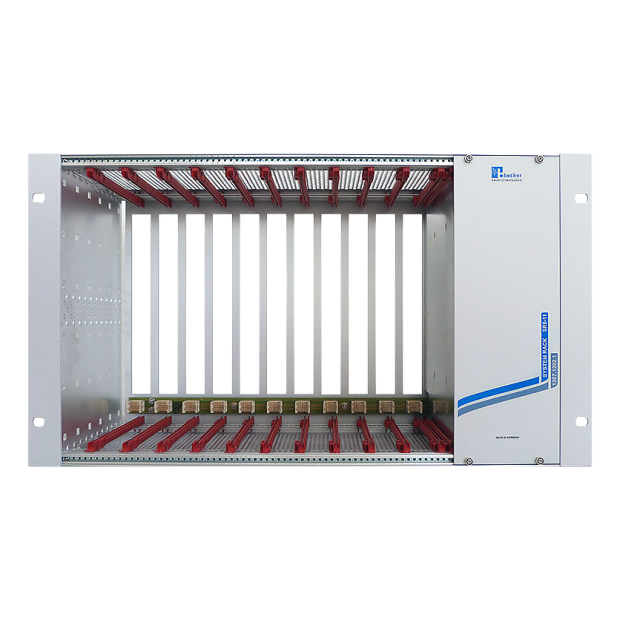

SR6-11C
19 吋 6U 系統平台，提供 11 個高密度模組插槽，支援 90 至 260 V AC 電源輸入，內建觸發介面，適用於複雜訊號控制與同步測試場景，詳細資訊 >
SR6-CU
SR6-11C 專屬控制單元，支援 LAN / USB 遠端介面，採用 ASCII 指令集控制，內建網頁式操作介面，便於遠端操作與系統整合，詳細資訊 >

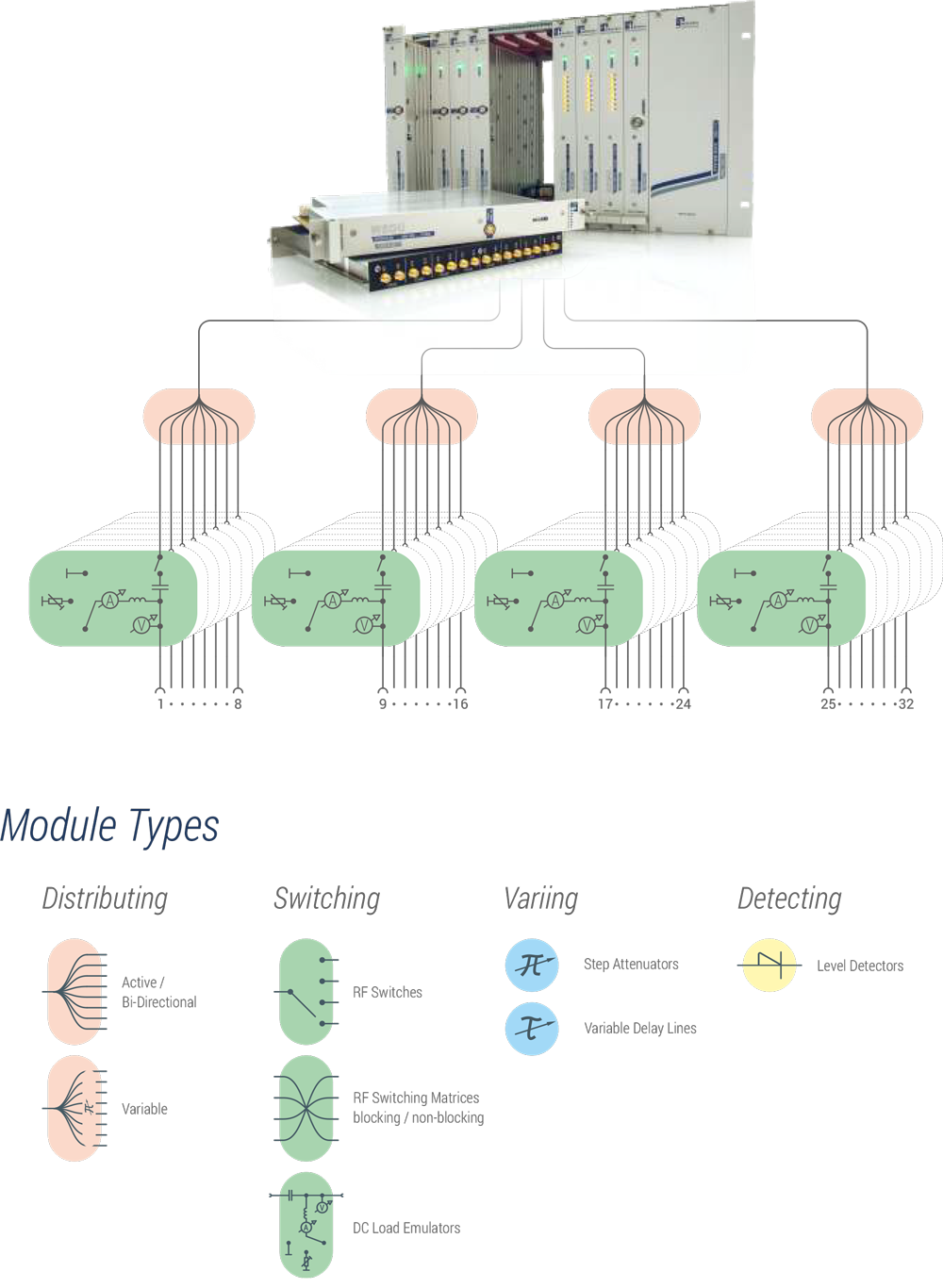

客製化射頻訊號網路 —
模組化即插即用，無需硬體開發，快速建構專屬測試架構
此系統可靈活整合至各類自動化量測流程中，提供 LAN 及 USB 遠端介面；控制指令會依所安裝模組自動產生，可大幅簡化開發與測試環節，有效提升實驗效率與系統彈性；透過 ASCII 指令即可實現控制操作，亦可透過內建圖形化使用者介面（GUI）進行系統參數設定，如網路組態等；射頻 SMA 母頭介面皆設置於模組背部，方便佈線與安裝。

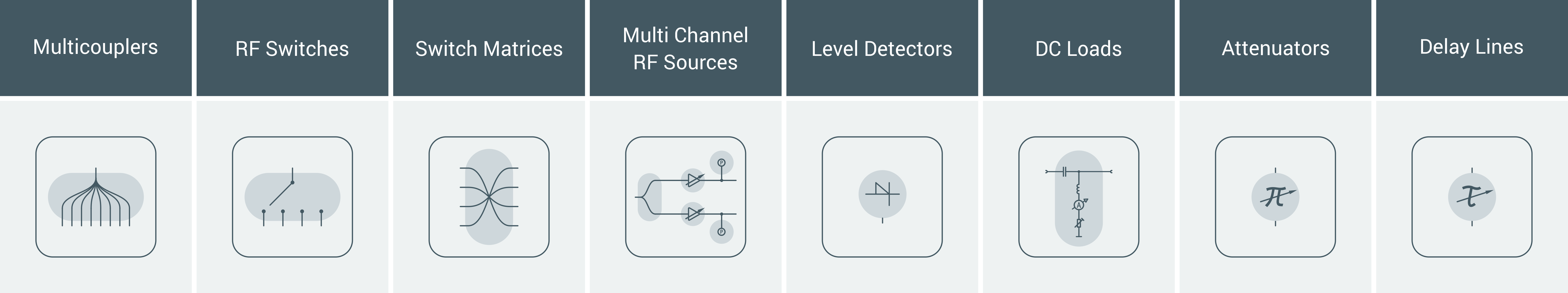

上圖展示 模組化射頻系統 中八種常用元件類型，每一模組皆具備標準化設計與即插即用特性，支援多樣化射頻應用架構：
- 主動多耦合器：可將單一路射頻訊號分配至多個輸出端，常用於多點同步接收應用；
- 射頻開關：實現訊號路徑的選擇與切換，適用於路徑控制與訊號隔離；
- 切換矩陣：具備多輸入多輸出的彈性配置能力，可進行大範圍路由切換；
- 多通道射頻訊號源：提供多路可獨立控制的射頻輸出，適合進行多通道同步激發或模擬；
- 電平偵測器：可量測射頻訊號強度或功率電平變化，支援即時監控與動態分析；
- 直流負載：模擬不同電流負載情境，用於測試電源穩定性或保護行為；
- 可程式化衰減器：提供可控制的訊號衰減量，常用於訊號幅度調整或動態範圍測試；
- 延遲線：用於產生固定或可變的時間延遲，支援訊號同步或回授模擬應用。
此模組化架構可依照測試需求彈性組合，無需自行設計硬體，即可建構完整射頻量測系統，有效加速研發流程，並強化系統靈活性與可擴充性；為實現您的系統解決方案，我們可提供模組配置建議支援，協助您針對應用需求完成最適化模組組合；如有需要，亦可應需求開發基於網頁的使用者操作介面，進一步提升操作便利性與系統整合效率。
系統範疇
- 每個插槽具備高整合度（例如：支援 8 通道平行處理）
- 降低軟體整合複雜度，簡化測試流程
- 所有可程式化功能均透過 集中式 LAN/USB 控制
- 工業等級設計，確保穩定性與耐用性
- 最小化同軸連接數量，無需額外直流電與控制線路
- 具備高干擾隔離能力，適用於雜訊環境中運作
- 高耐熱結構設計，確保長時間運作穩定
- 堅固架構，安裝簡便，支援模組化快速部署
- 維護簡單，可快速更換模組（swap-in replacement）
應用場景
- 天線矩陣測試應用（包含阻斷式與非阻斷式架構）
- 自動化連接與選擇射頻量測設備與待測物（例如：生產端終測、自動化驗證與維修後測試）
- 多通道射頻產生（相干性）與多通道功率量測（例如：射頻元件可靠度測試）
- 實驗室內可重現的通訊交遞 (Handover) 測試，將真實無線場景帶入實驗室
- 各類實驗室自動化控制應用
技術範疇
- 射頻訊號範圍涵蓋 100 kHz 至 8 GHz，支援寬頻架構
- 每個輸出支援最高 5W（連續波）功率訊號
- 高靈敏度與低雜訊設計，適用於天線輸入端
- 支援射頻訊號的：
- 多重輸出（訊號分配）
- 路徑選擇（訊號切換）
- 射頻/直流訊號分離或合併
- 射頻放大（Amplification）
- 可程式化衰減與可程式化延遲
- 被動濾波、功率分波與合波 - 支援寬範圍交流電源輸入
- 採用堅固小型化 19 吋 6U 機箱設計
4X8 切換矩陣 - 非阻斷式設計 - 頻率範圍 20 MHz～8000 MHz
為確保政府與公共無線服務的通訊安全，並有效防範非法通訊與組織犯罪，無線通訊系統需進行持續性監控，在不同應用環境中，為了優化接收品質，常需搭配多組天線，並讓操作人員可自由選擇輸入來源。

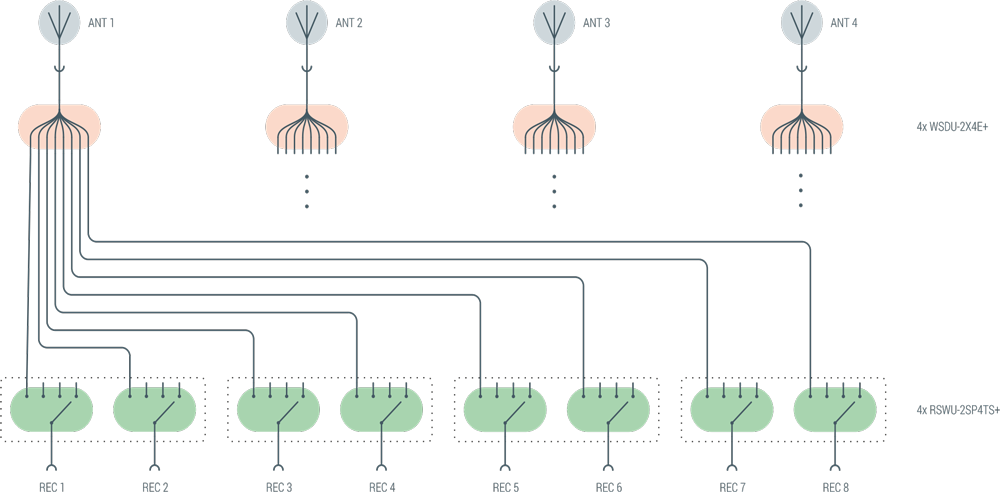

針對此類應用需求，本系統設計一組支援 20 MHz 至 8000 MHz 頻率範圍的 4X8 非阻斷式射頻切換矩陣，整體架構由 8 個模組插槽與 1 個控制器模組組成，具備高度模組化與即插即用特性。
4 組天線輸入透過 WSDU-2X4E+ 主動多耦合器模組，可等電平分配至 8 組輸出埠，不產生訊號損失；每一組接收端輸出則配置 RSWU-2SP4TS+ SP8T 射頻開關模組，可在任一輸入天線間靈活切換，實現真正非阻斷式訊號選擇。
系統控制採用標準模組化指令集，透過 ASCII 字串進行遠端操作，無須額外撰寫複雜軟體程式碼；此外，亦可依實際需求提供客製化圖形化使用者介面（GUI），協助操作人員更直觀地管理與操作整體矩陣系統。

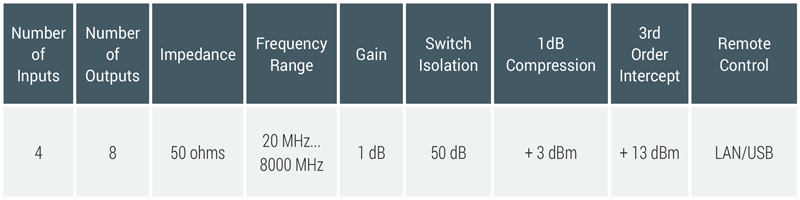

簡要技術規格（典型值）

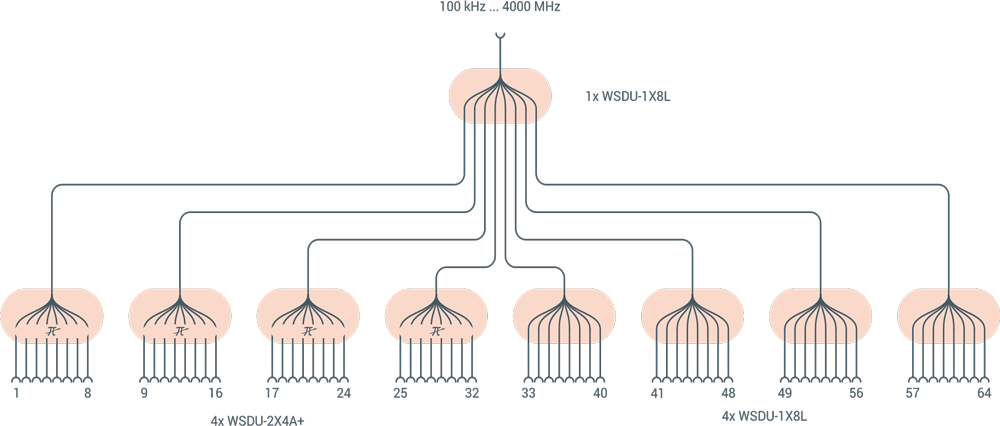

1X64 廣播訊號分配系統
在多項軟體與硬體模組整合測試階段，測試工程師通常需同時執行多版本軟體測試，所搭配的硬體平台須與最終產品架構一致，才能確保測試結果的有效性與一致性；為支援各整合工程師執行並行測試與模擬作業，系統須具備穩定、獨立且不受外界干擾的射頻訊號來源，無論為實體或模擬訊號皆可應用。
此系統提供一套小型化、寬頻射頻訊號分配解決方案，可同時支援高達 64 個工作端點，適用於 廣播與 GNSS 訊號之測試需求；在靈敏度測試場景中，其中 32 個端點配置整合式可程式化衰減器，可動態調整射頻強度，以模擬各種通訊環境條件。
針對與待測物（DUT）的連接部分，系統採用 FDMX 系列頻率解多工器實現訊號分離，並於每一路輸出整合 直流負載模擬電路，可對主動式天線行為進行真實模擬，進一步提升測試準確性與可重現性。

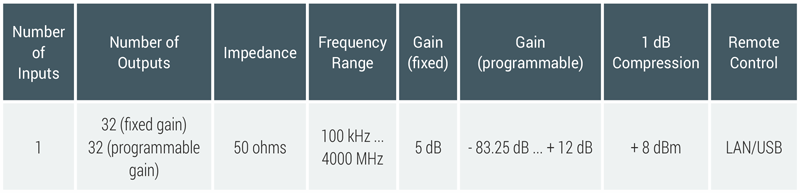

簡要技術規格（典型值）

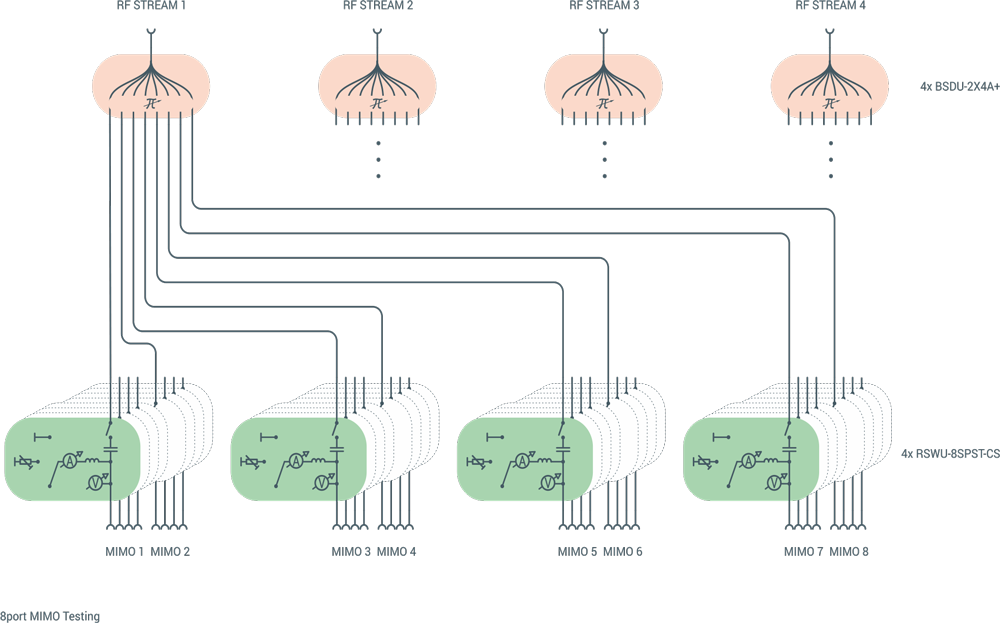

4X8 MIMO 射頻埠產線末端測試系統
隨著車載遠端通訊模組（Telematics Components）功能日益複雜，所搭載的天線埠數量亦顯著增加，於產品製造階段，產線末端測試系統需能提供多組 MIMO 天線埠，並針對不同頻段輸出對應的射頻資料串流，以驗證產品通訊性能。
在進行產線測試時，待測物（DUT）所產生的射頻資料必須即時擷取並進行解析，此外，DUT 所內建的天線診斷功能也需納入測試流程，確保通訊模組的完整性與自我監控能力。
系統提供一套小型化、多頻段 MIMO 射頻訊號路由解決方案，可對應 4 組輸入 × 8 組輸出的 MIMO 天線埠組態，將不同的射頻資料串流穩定傳送至中央通訊測試設備（基地台模擬器）進行集中分析。
系統同時整合可切換式負載模組，可模擬不同天線連接狀態，進行阻抗或斷線情境模擬；此外，內建的 電壓與電流量測功能，可支援 DUT 內部天線診斷功能的測試需求，提供完整的測試覆蓋率，協助生產階段即完成所有射頻端口功能驗證。
簡要技術規格（典型值）

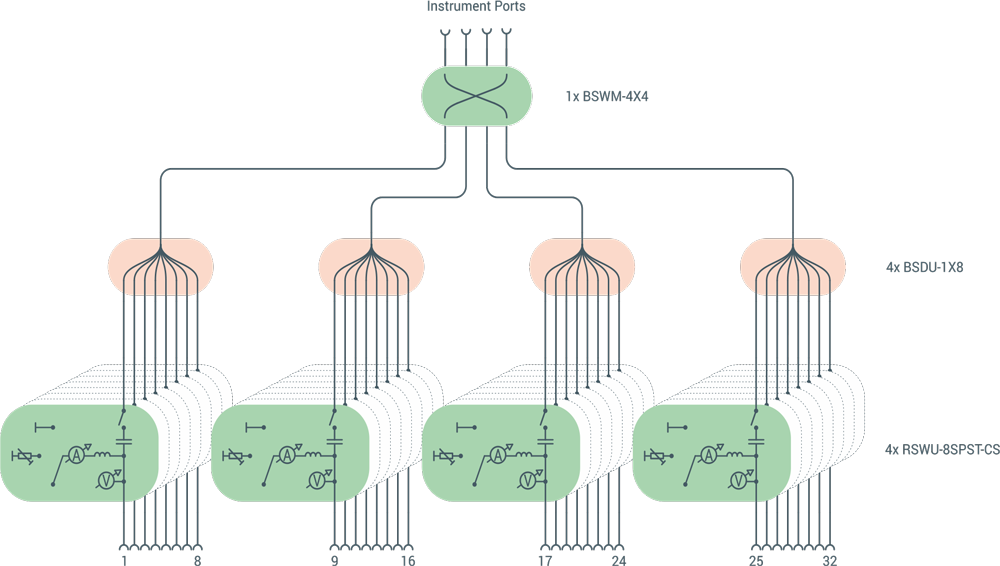

4X32 產線末端射頻切換矩陣系統，具備大規模測試能力
現代車載通訊與多媒體模組具備大量天線埠，於產線末端（End-of-Line）測試階段，待測物（DUT）上的天線埠需靈活切換至訊號分析儀與訊號產生器，以進行完整通訊功能與天線性能驗證，測試效率與儀器使用成本為主要考量，如何在有限資源下完成高密度、多項目測試，是生產測試系統設計的關鍵。
現今的量測儀器多具備軟體定義功能，可依應用需求動態變化訊號特性，產生或分析多種波形，因此，可透過單一儀器實現多樣化測試任務；結合本系統所配置的寬頻雙向射頻切換矩陣，可在量測儀器與 DUT 之間快速、靈活地建立射頻路徑，有效提升高價值測試設備的使用密度，降低閒置時間與硬體重複投資。
此矩陣系統支援高達 32 路 DUT 射頻輸出並行切換，搭配 4 組測試資源共享架構，具備大規模測試能力，能顯著提升測試處理效率，並大幅縮短總測試時間；同時，系統內建 可切換負載模組，可模擬天線埠不同終端狀態，並整合 電壓與電流量測功能，用以驗證 DUT 所具備的天線診斷功能，確保產品在出廠前具備完整監控能力與功能一致性。

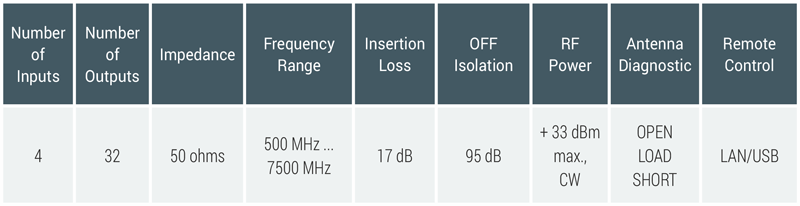

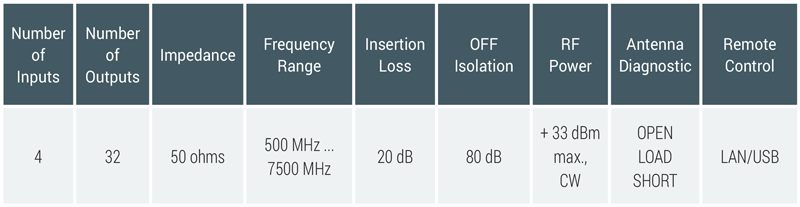

簡要技術規格（典型值）
