4500C RF 峰值功率分析儀 (40 GHz, 125 MHz VBW)

4500C RF 峰值功率分析儀 (40 GHz, 125 MHz VBW)

4500C 可在時間域和統計域中擷取、顯示、分析和描繪微波和射頻功率。適合商業和軍用雷達、電子戰、無線通訊(例如 LTE、LTE-A 和 5G)以及消費性電子產品中使用的脈衝和類噪聲信號的設計、驗證和故障排除以及教育和研究應用。。

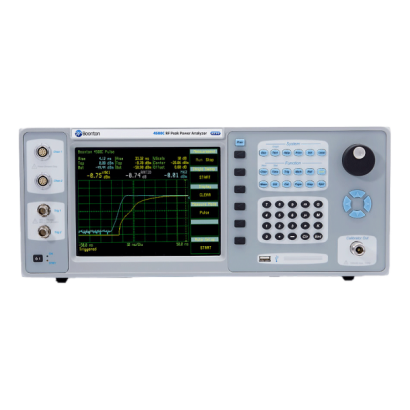

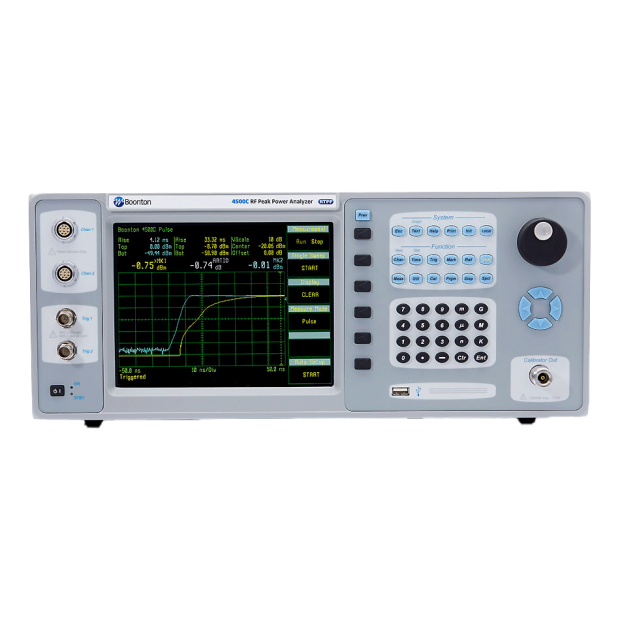

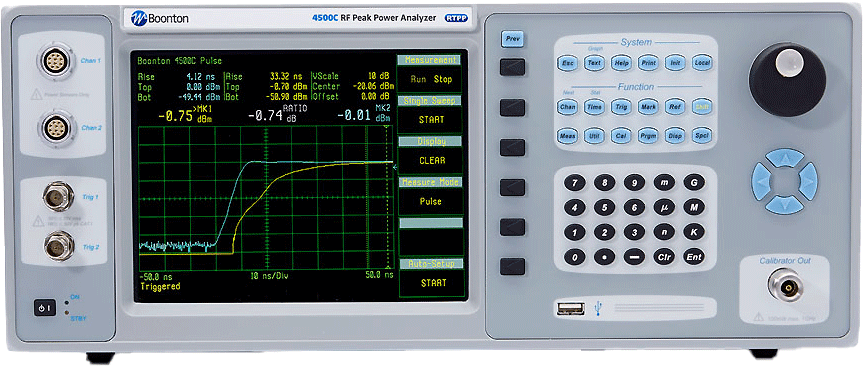

  • 4500C_front.png
  • 20sstb4500C_side-trans.png

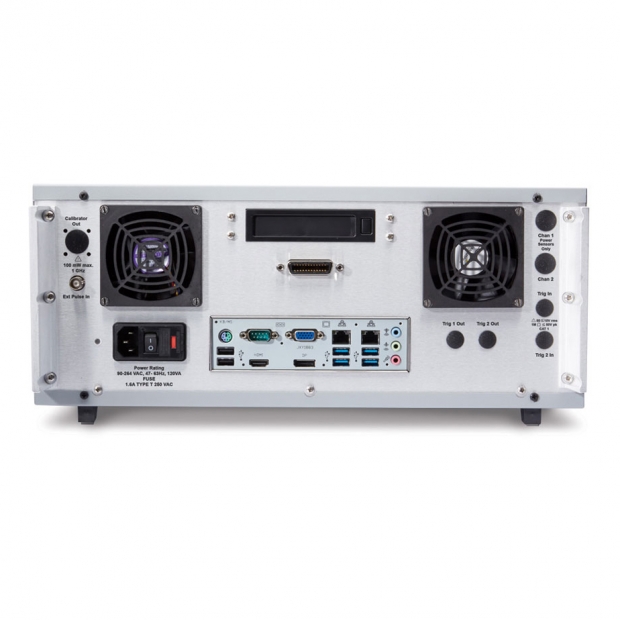

  • 4500C_back.jpg
詳細介紹

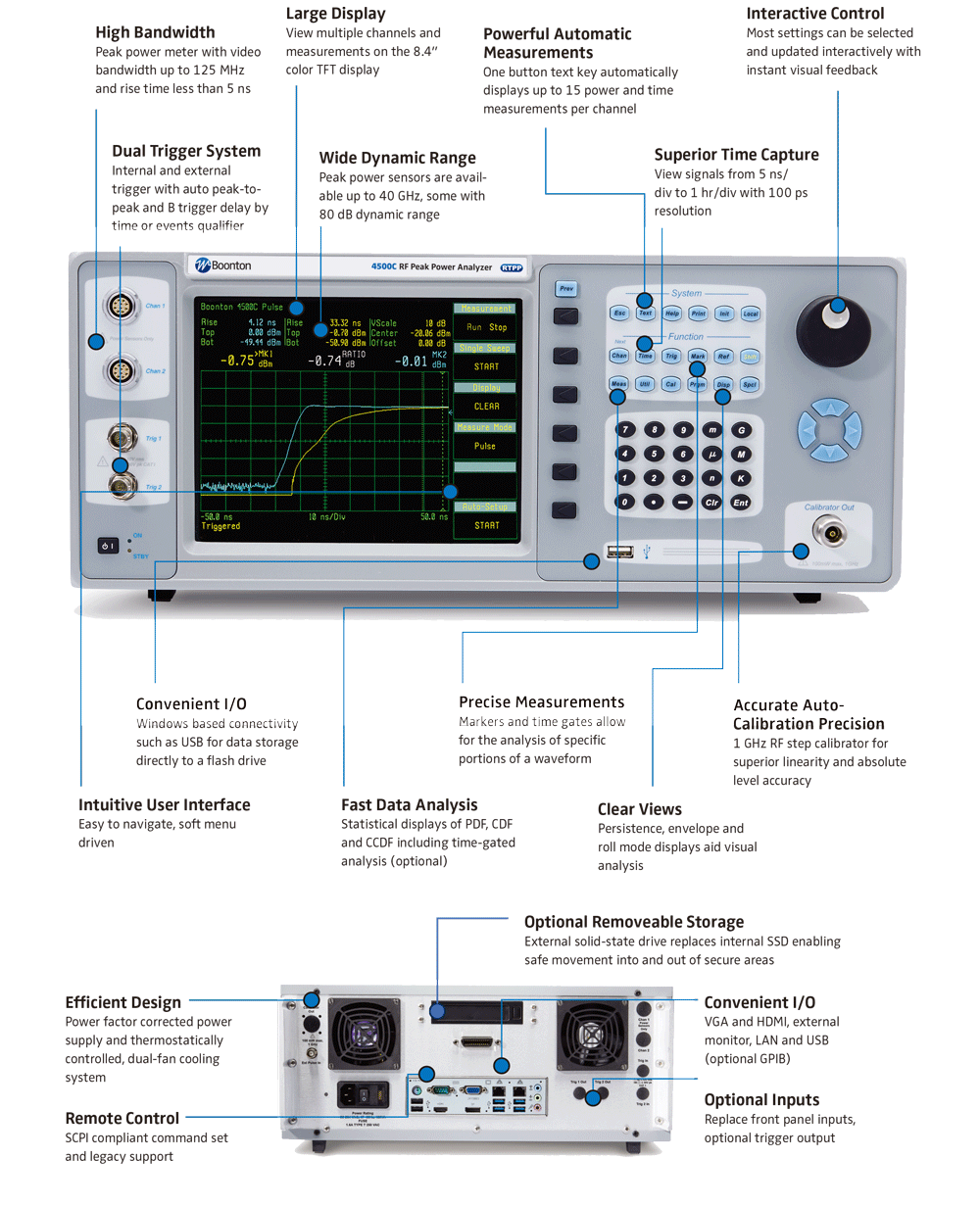

4500C RF 峰值功率分析儀



Boonton 4500C 是一款專為微波與 RF 功率進行捕捉、顯示、分析、和特性評估而設計的高精度儀器,適用於時間域與統計域的量測,這款設備特別適用於脈衝訊號類雜訊訊號的設計、驗證與故障診斷,廣泛應用於商用與軍用雷達(Radar)、電子戰(EW)、無線通訊(如 LTE、LTE-A 和 5G)、消費電子(WLAN),以及教育與研究領域


4500C 具備 100 皮秒(ps)的解析度,最高 125 MHz 影像頻寬(VBW,靈活的觸發功能以及超過 80 dB 的動態範圍,能夠無需切換量程,即滿足嚴苛的峰值功率量測需求;此外,它支援連續統計功率分析,擷取速率可達 100 MS/s,並可在每個通道上執行最多 15 項自動量測,同時,封包顯示(Envelope View)和持久顯示(Persistence View)提供快速且深入的訊號分析能力,讓使用者能夠更精確地觀察和診斷訊號特徵。


該儀器內建多種 I/O 介面,包括 USB 埠,可用於儲存儀器設置、波形資料及點陣圖文件,以提升資料管理的便利性,針對資料安全需求較高的應用,4500C 可選配擇將內部儲存設備更換為外部固態硬碟(SSD),這項選配功能可在訂購時選擇,或在日後有需求時透過返廠改裝來實現,提供更靈活的資料安全管理方案。





主要規格

  • 頻率範圍:30 MHz 至 40 GHz
  • 量測範圍:-60 dBm 至 +20 dBm
  • RF 通道影像頻寬(VBW:125 MHz
  • RF 通道上升時間:< 5 ns
  • 總體準確度:0.2 dB
  • 時間解析度:100 ps
  • 最小脈衝寬度 / 最大重複頻率(PRF:6 ns / 50 MHz
  • 通道數:2 個 RF 通道和 2 個觸發通道


主要特點

即時功率處理技術

  • 超高速波形擷取與刷新率
  • 一鍵操作可執行 15 項自動功率與時間量測
  • 自動峰值對峰值、時間延遲與事件延遲觸發
  • 多層級、多功能校準器
  • 連續統計分析(選配)
  • 支援機率密度函數(PDF)、累積分佈函數(CDF)與補充累積分佈函數(CCDF
  • 可同時顯示最多 4 個量測通道、2 個記憶通道與 1 個數學運算通道



Boonton 4500C RF 峰值功率分析儀具備高頻寬、精確量測、快速資料分析與廣泛動態範圍,並具備直觀操作介面、強大自動量測功能、多種輸出介面與遠端控制能力,適用於高要求的 RF 訊號測試應用。


即時功率處理技術

Boonton 即時功率處理技術(Real-Time Power Processing™ 能顯著減少功率量測的擷取與處理時間,透過專用擷取引擎、硬體觸發、內建採樣緩衝區以及即時優化的平行處理架構,此技術可在觸發後立即開始掃描處理,而非等待整個擷取週期結束才進行計算。


圖 1a 所示,關鍵處理步驟可與訊號擷取同步進行,無需額外計算負擔來延長掃描週期,因此採樣緩衝區不會溢出,也無需暫停擷取進行波形處理,這確保了無間斷的訊號擷取,使間歇性訊號現象(如瞬態、訊號丟失或干擾)能被可靠捕捉與分析

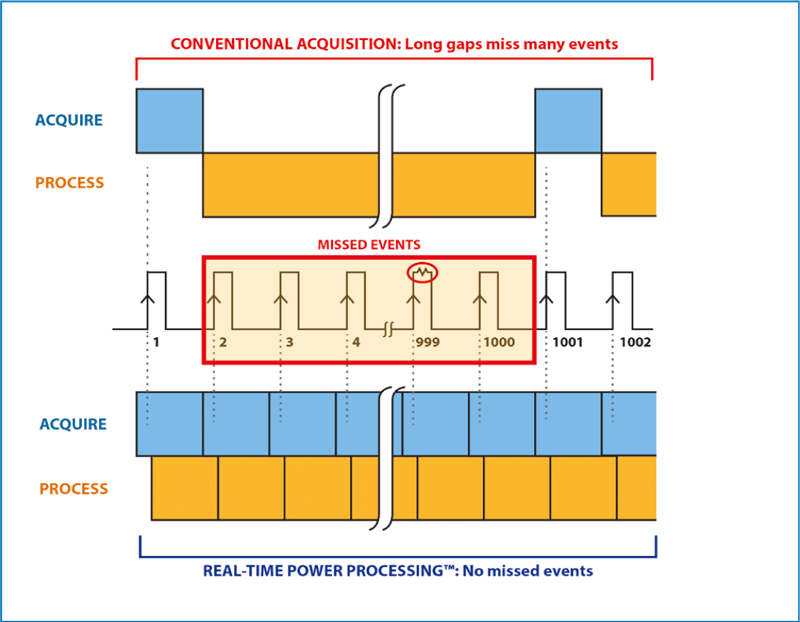

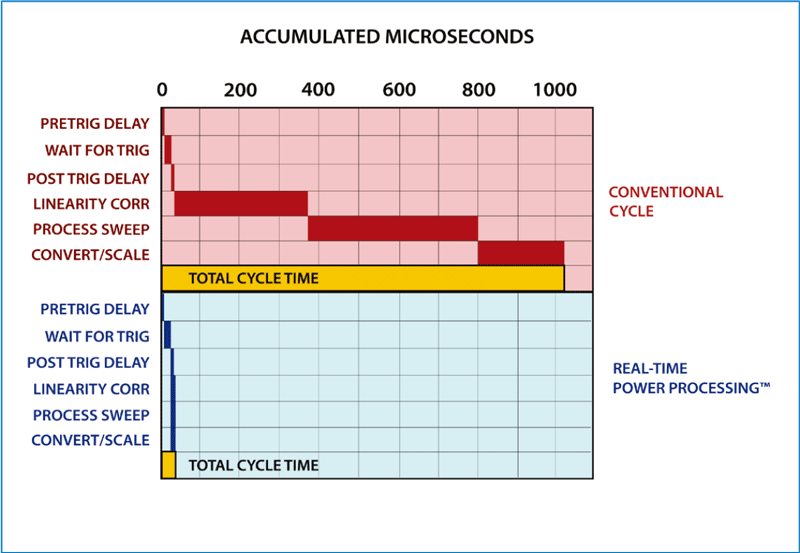

圖 1a:傳統功率量測與即時功率處理技術的比較。


相比之下,傳統功率計如 圖 1b 所示,在處理資料時會產生擷取間隙,可能導致關鍵訊號資訊遺漏。



圖 1b:傳統功率量測在採樣處理過程中遺漏關鍵資訊與事件。


獨特觸發系統

4500C 具備獨特的觸發系統,允許使用者根據特定事件或延遲時間進行觸發設定,使其能夠精確擷取指定的脈衝,即使其時間變化不定。

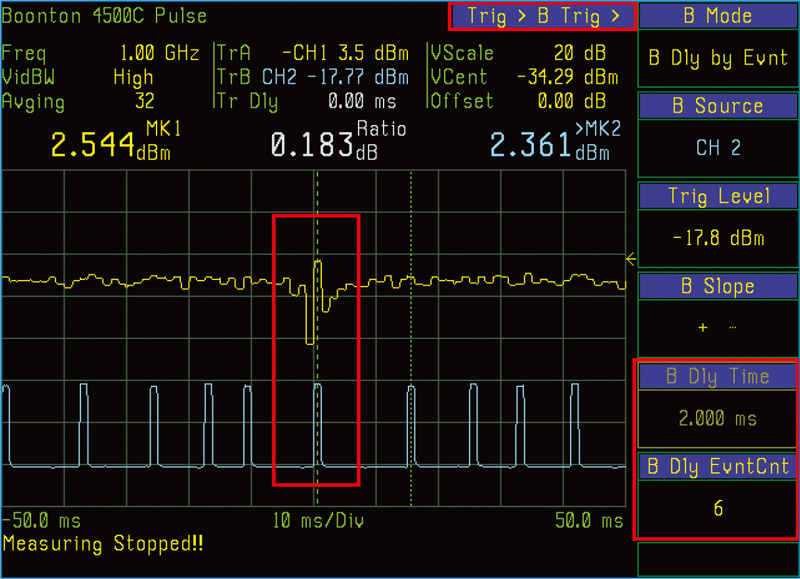

B 觸發限定器(B Trigger Qualifier 解析度可達 <100 皮秒(ps,可消除脈衝串列中的時間抖動(Jitter)問題,這在 超寬頻(UWB)與雷達應用 中尤為重要,該限定器可設定最多 999,999 次事件或 1 秒時間範圍,確保穩定可靠的訊號擷取。





極佳的採樣時間處裡

4500C 具備 100 皮秒(ps)時間基準解析度,擷取速率高達 100 MS/s(每秒百萬採樣),可提供 每格 50 個資料點,並支援 最低 5 ns/div時間基準範圍,這讓使用者能夠觀察到其他功率分析儀可能遺漏的重要波形資訊(圖 3a),相比之下,傳統分析儀可能會錯失關鍵細節(圖 3b

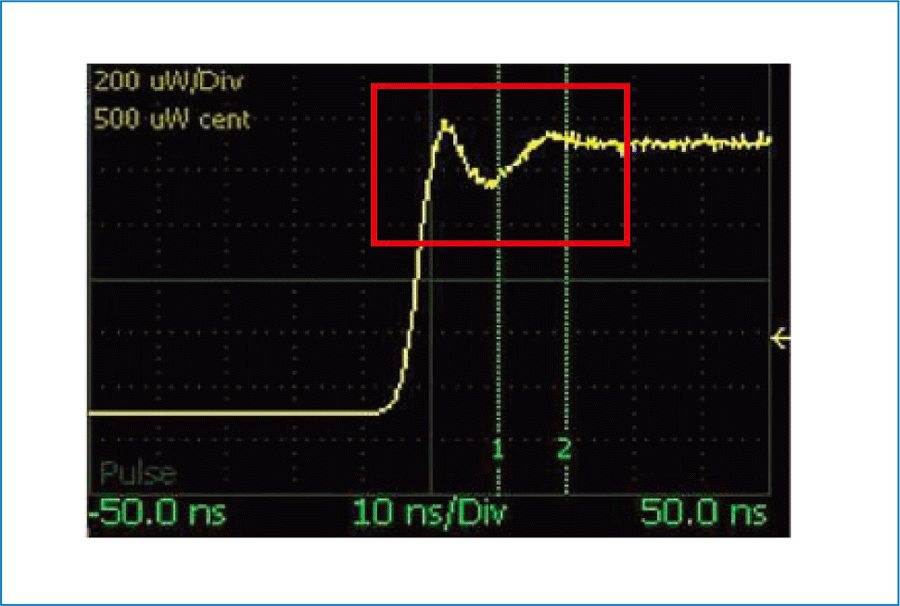

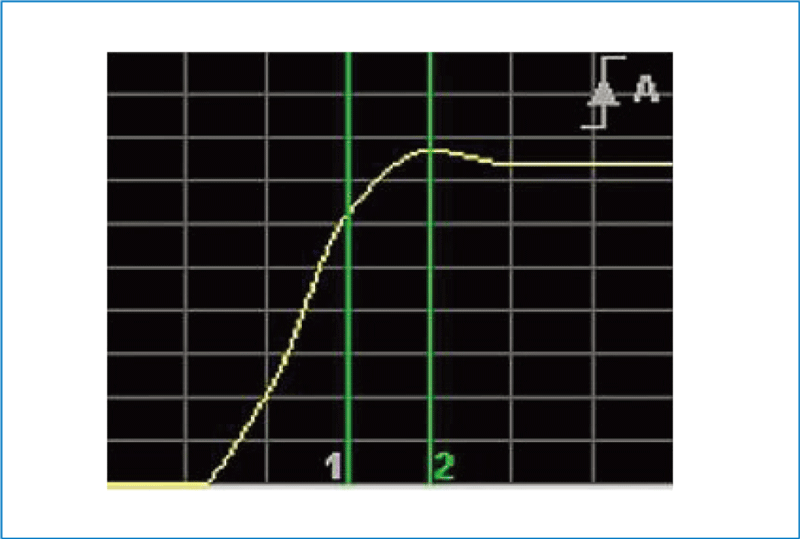

圖 3a:在 10 ns/div時間基準下,每格 50 個採樣的波形分析。



圖 3b:在 10 ns/div時間基準下,每格 1 個採樣的波形分析。

此外,Boonton 的卓越時間管理還帶來多項優勢:

  • 最小 6 ns 脈衝寬度的精確擷取與分析
  • 長時波形分析能力,適用於長脈衝序列或短波形的多次重複分析
  • 可視範圍長達 10 小時,適用於監測放大器隨溫度變化的功率衰減(Amplifier Droop



強大統計分析

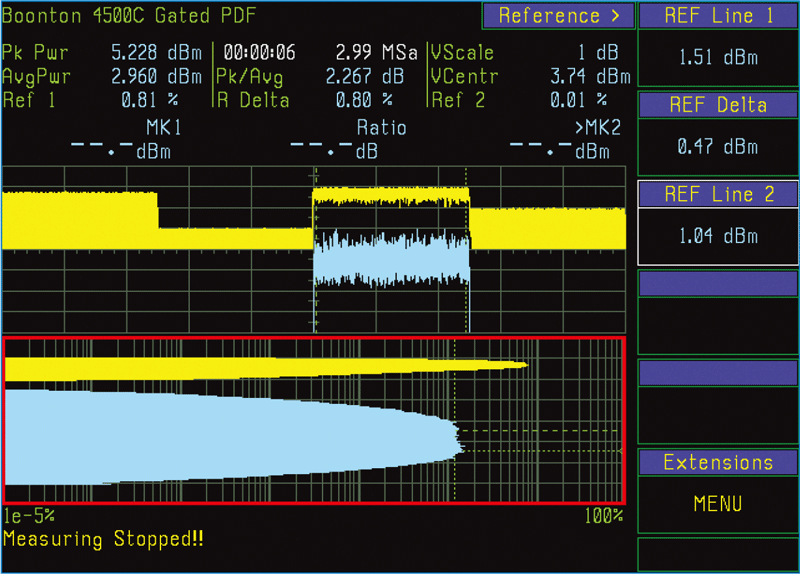

4500C 具備可選配的統計分析功能,包括機率密度函數(PDF)、累積分佈函數(CDF)與補充累積分佈函數(CCDF,能夠準確特性評估類雜訊 RF 訊號(如 OFDM 和 WLAN 訊號);這些統計功能可在 100 MS/s 擷取速率下,對所有通道進行連續或觸發式大規模功率採樣分析,能快速且準確地量測極為罕見的功率峰值,並可針對使用者定義的人口採樣數或擷取間隔進行計算,即使擷取時間較短,也能透過極高的採樣處理速率解析極低機率事件,適用於高精度訊號分析應用。





資源

4500C RF 峰值功率分析儀(RF Peak Power Analyzer 規格書下載 >
