4240 系列雙通道 RF 功率錶 (5-digit, 40 GHz)

4240 系列雙通道 RF 功率錶 (5-digit, 40 GHz)

4240 系列 RF 功率錶具備 -70 dBm 至 +44 dBm 量測範圍、90 dB 動態範圍、雙通道顯示、高速量測(>200 次/秒),支援 SCPI 指令、IEEE-488 GPIB、RS-232 介面與 ATE 系統相容性,內建 50 MHz 自動校準 提供高精度測試。

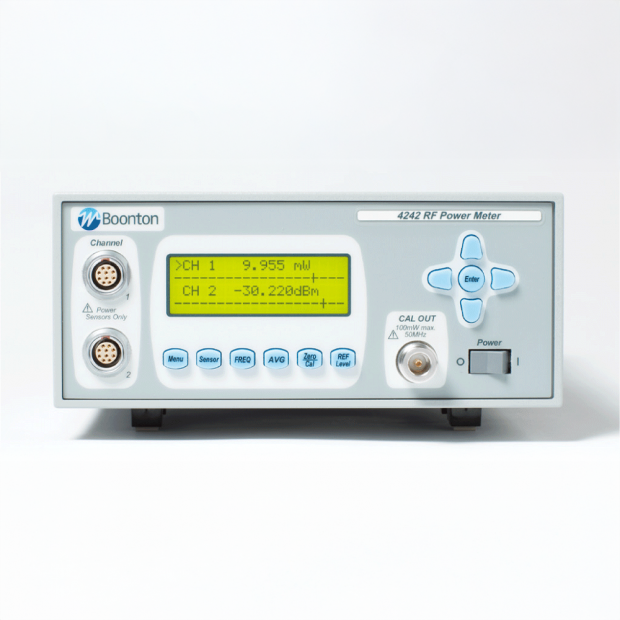

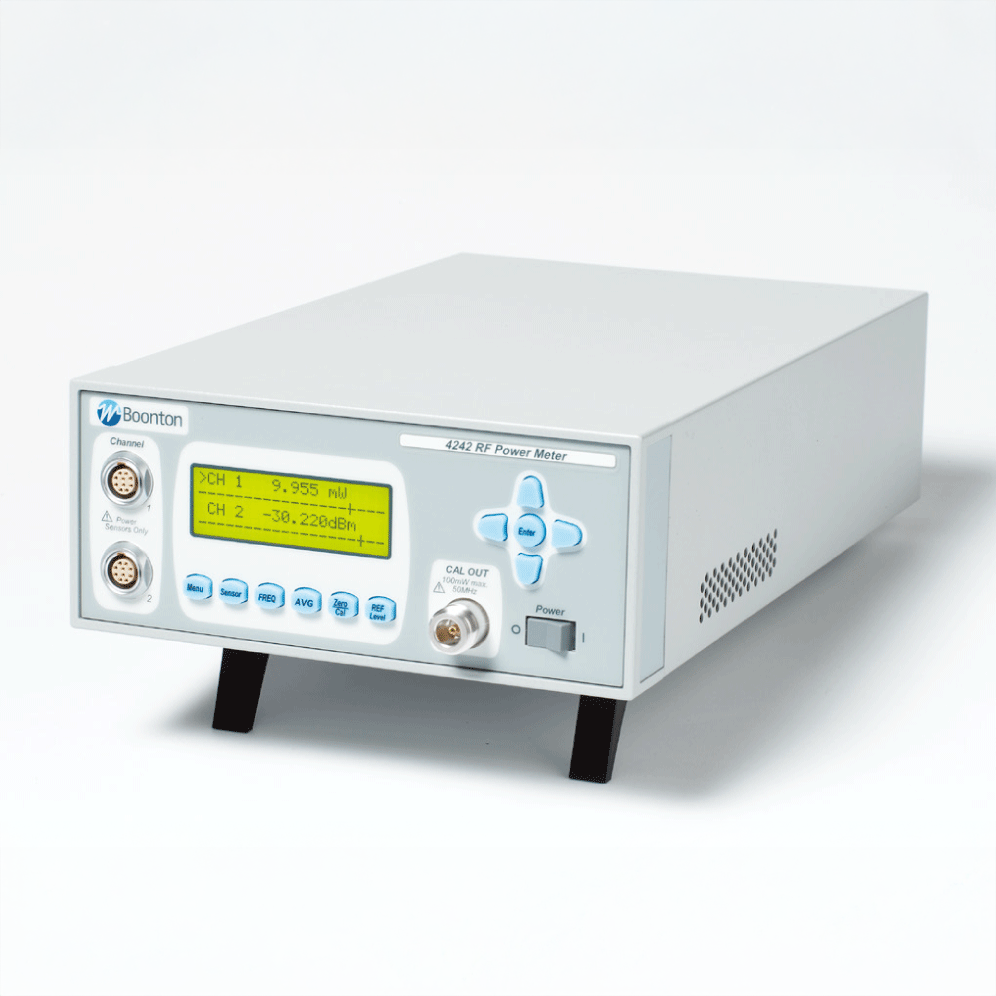

  • 4240_Front.png
  • 4240_Side.png

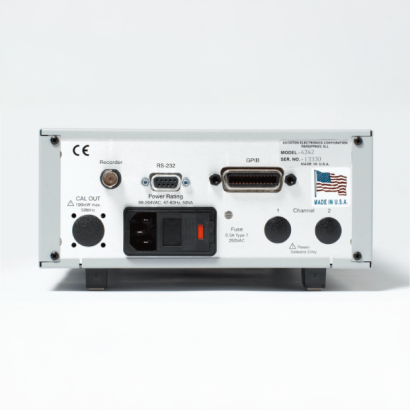

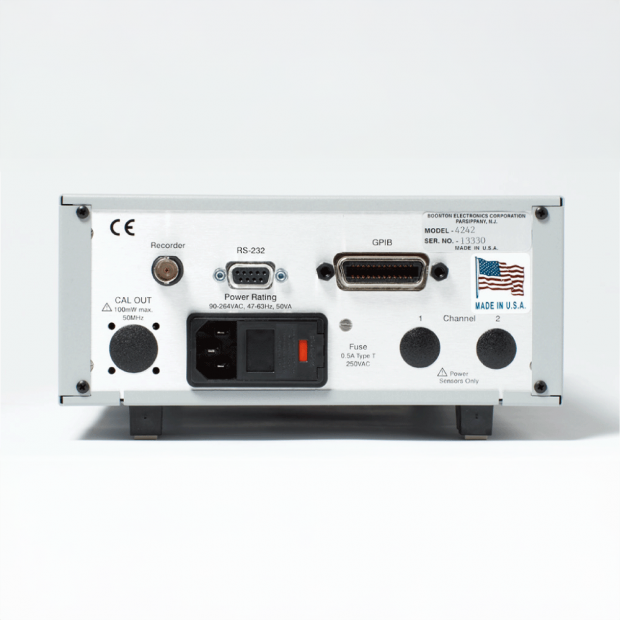

  • 4240_Back.png
詳細介紹

4240 系列 RF 功率錶



4240 系列 CW 連續波射頻功率錶專為生產環境設計,具備高速量測能力,同時操作簡單,適合實驗室或工作台使用;根據不同感測器,可量測 -70 dBm 至 +44 dBm 的功率範圍,並且顯示更新速度快,非常適合調整與校準用途;LCD 螢幕 可同時顯示雙通道的量測結果,搭配數字與條形圖,讓資料更清晰易讀,使用起來更直觀。





產品特色

  • 量測範圍: -70 dBm 至 +44 dBm(視感測器而定)
  • 動態範圍: 90 dB(視感測器而定)
  • 頻率範圍: 10 kHz 至 40 GHz
  • 顯示模式: 單通道或雙通道顯示
  • 高速量測: 每秒超過 200 次量測
  • 相容性: 支援 HP437、HP438 及 Boonton 4220A/4230A 模擬模式
  • 智慧感測器讀取: 可自動載入感測器資料
  • 簡易軟體控制: 支援 SCPI(標準指令程式介面) 語言
  • 內建校準器: 50 MHz 步進校準器
  • 通訊介面: 標準配備 IEEE-488RS-232 介面



五位數解析度,90 dB 動態範圍

4240 系列具備 五位數解析度,可選擇以對數(logarithmic)或線性(linear)單位顯示量測結果;4242 雙通道型號 可同時比較多個輸入訊號,適用於測試過程中的 差異量測 比值量測,提供更精確的分析與比對功能。

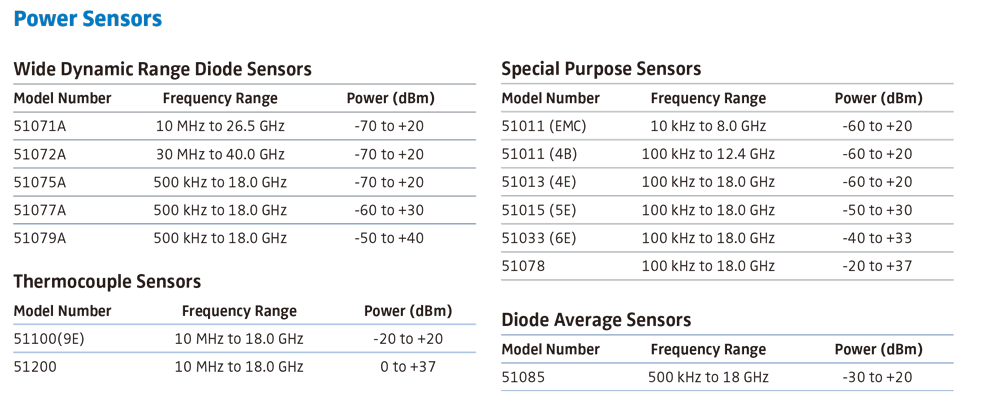

感測器相容性

4240 系列相容於 BoontonCW(連續波)二極體感測器、熱電偶感測器波導感測器,頻率範圍涵蓋 10 kHz 至 40 GHz

舊款感測器可透過資料轉接器升級,以啟用自動校準功能,無需手動輸入校準資料,提高操作便利性;標配 IEEE-488 GPIBRS-232 通訊介面,可輕鬆與 ATE(自動測試設備)系統 連接,支援 SCPI(標準指令程式介面) 指令集,並可搭配 LabVIEW 驅動程式 進行簡單整合;此外,4240 系列具備 HP437、HP438、4220A 及 4230A 模擬模式,進一步提升與 ATE 系統 的相容性,使測試環境更加靈活。

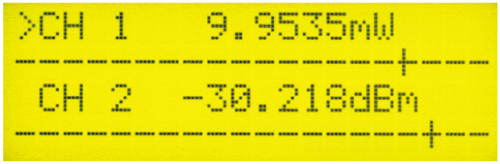

背光 LCD 顯示螢幕

4240 系列配備 背光 LCD 螢幕,可同時顯示單通道或雙通道的量測結果,使用者可 個別設定顯示單位與解析度,提供更靈活的讀取方式,以符合不同測試需求。




多功能量測與調整輔助

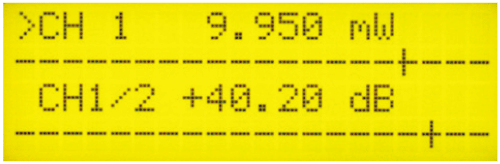

量測增益與輸出功率,並支援 總和(sum)、差異(difference)、比值(ratio)及相對量測,滿足多種測試需求;此外,提供 可選擇的雙條形圖(dual bar graphs,協助進行增益與峰值(peaking)調整,使調校過程更加直觀且精確。

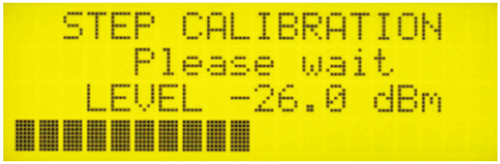

自動步進校準「AutoCal」功能

內建 50 MHz 掃描校準器,可啟動 自動步進校準(AutoCal 功能,確保業界領先的功率線性度(power linearity),提升量測準確性與穩定性。

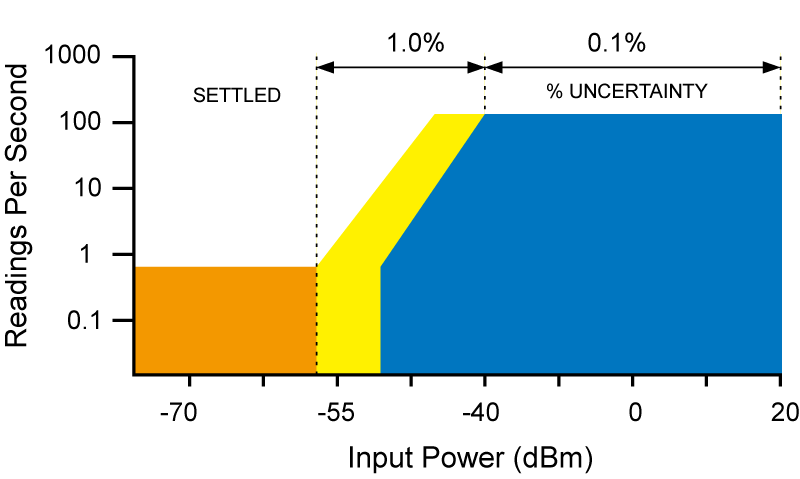

快速模式讀取速率(60 Hz)



此圖顯示 快速模式讀取速率(Fast-mode Readout Rate60 Hz 運行條件下 的表現,當輸入功率低於 -55 dBm 時,讀取速率較低且處於穩定狀態(Settled);隨著功率增加至 -55 dBm 至 -40 dBm,進入高速讀取區域,但不確定性約為 1.0%;當輸入功率超過 -40 dBm,讀取速率達到最高值(>100 次/秒),且不確定性降至 0.1%,確保高精度量測;這使 4240 系列功率錶適用於 自動測試系統(ATE生產測試校準作業,提供快速且穩定的量測能力。

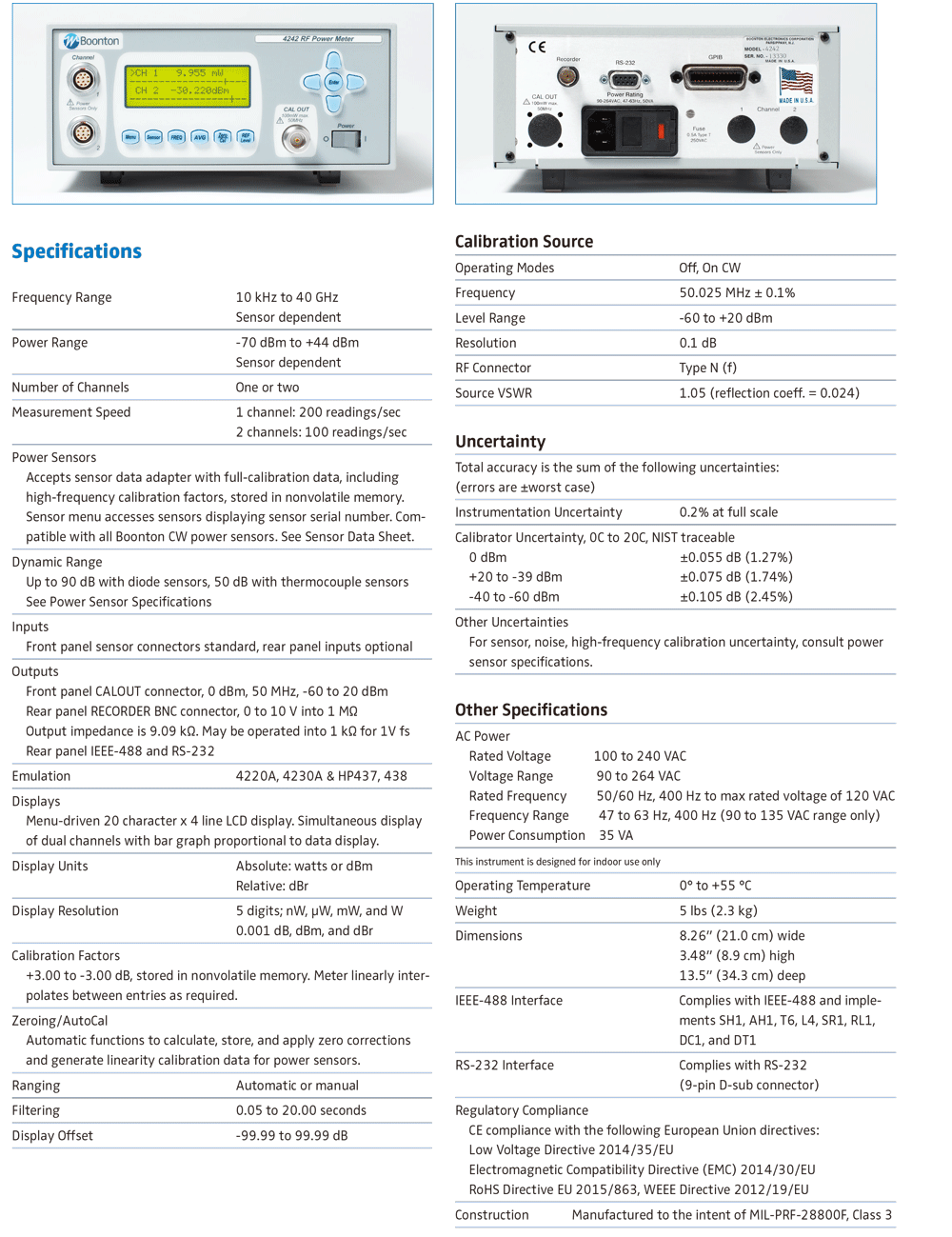

4240 系列 RF 功率錶規格書下載 >
