可見光與紅外線/熱影像（FLIR）量測目標板
可見光與紅外線/熱影像（FLIR）
光電量測目標解決方案
Santa Barbara Infrared（SBIR）提供多種可見光與紅外線/熱影像（FLIR）光電量測目標板，這些目標板可搭配SBIR完整的可見光與紅外線測試產品線使用；所有目標板皆設計用於SBIR的目標輪系統，並結合傳統加工、光蝕刻、電鑄、放電加工（EDM）與雷射切割等多種製程方式製造，具備高精度機械公差控制能力；SBIR也提供所有符合 MIL-STD-1859 與三軍熱影像測試標準手冊（Tri-Service Guide）的標準目標板。
標準特徵尺寸容許誤差：
對於尺寸大於 0.0050 吋的特徵，容許誤差為 +/- 0.0005 吋。
若特徵尺寸為 0.0049 吋或更小，誤差為該特徵尺寸的 +/-10%，最小可至 0.0030 吋。
若小於 0.0030 吋，容許誤差為 +/- 0.0002 吋。
舉例來說，若一個針孔目標板的孔徑為 0.0030 吋，則其標準容許誤差為 +/- 0.0003 吋；如需更高精度亦可客製化。
所有規格如有更動，恕不另行通知。

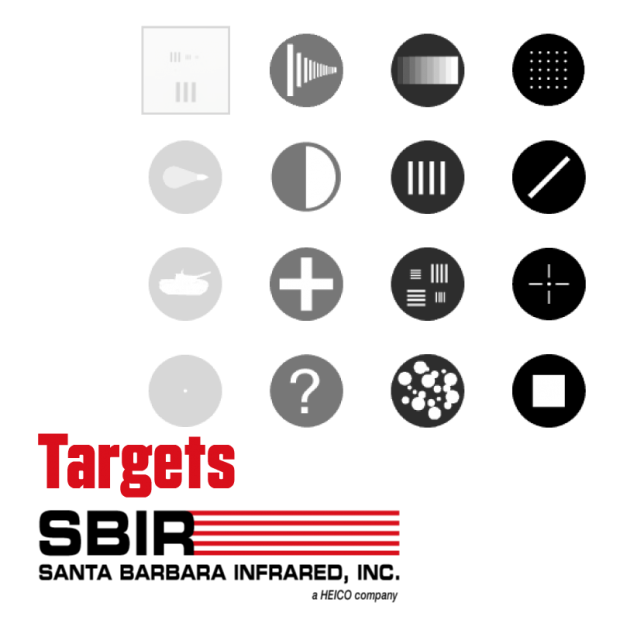

常見目標板類型
四條線目標板（Four-Bar Targets）
4-Bar, 7:1 長寬比的目標板用於最小可解析溫差（MRTD）量測，MRTD 是評估整體系統效能的指標，用以判斷觀測者能偵測到特定空間頻率目標所需的最小溫差；透過不同空間頻率的目標板組合可得出 MRTD 與空間頻率的關係曲線。
多重四條線目標板（Multiple Four-Bar Targets）
在單一基板上製作多組4-Bar目標板，可節省成本並同時測試多個空間頻率，應用於量產測試、合格/不合格（GO/NO-GO）檢測與快速性能檢查。注意：MRTD 量測結果會因目標板位置而有所變異（因 cos^4(θ) 效應），且多重目標會影響觀察者的客觀性；建議聯繫SBIR諮詢應用方式。
窗口目標板（Window Targets）
應用於 MDT、SiTF、ATF、振鈴效應與低頻響應等測試；亦可設計單邊中心對齊結構用於 MTF 測試。提供各種尺寸與長寬比客製化。
針孔目標板（Pinhole Targets）
針孔目標板常用於 MDT、準直（Alignment）、瞄準（Boresight）測試，或作為光源前的限制孔徑使用。
準直目標板（Alignment Targets）
此類目標板適用於準直、準直儀（Collimator）調整與對焦等用途；常見型式有單一針孔與針孔＋十字線組合，亦可依需求製作其他樣式。
邊緣/狹縫目標板（Edge/Slit Targets）
用於調變轉移函數（MTF）測試；測試時待測物（UUT）會對準狹縫圖樣成像，並從中擷取一條影像線，MTF 會透過影像資料的傅立葉轉換取得，並根據有限狹縫寬度進行修正，藉由改變狹縫寬度並量測輸出，即可建立狹縫響應函數（SRF）；SRF 最終提供影像裝置的瞬時視野（IFOV）。
交錯目標板（Interlace Targets）
檢測交錯反射鏡調整不良與識別死畫素通道；問題會顯示為非理想斜線偏移。
三溫度目標板（Three-Temperature Targets）
結合發射與反射塗層，可同時顯示三種輻射值；應用於飛彈尾焰或載具模擬。
頻率掃描目標板（Frequency Sweep Targets）
適用於對焦設定、GO/NO-GO 測試、CTF 測試與環境測試；亦可用於圖像處理演算法驗證。
SBIR 製作標準相關性目標板（Standard Correlation Target，專利申請中）以及多種其他用於訊號處理、機器視覺與追蹤演算法評估的目標板；標準相關性目標板具已知之圖樣複雜度與細節，包含特徵數量與特徵尺寸的統計分布設定；此類目標板可有效模擬紅外線搜尋與追蹤（Infrared Search and Track，IRST）應用中的密集目標（Closely Spaced Objects，CSOs）場景。
幾何變形目標板（Distortion Targets）
進行幾何變形量測的一種方式，是向待測物（UUT）呈現一組定位精準的標記點陣列；這些標記可直接在顯示器上量測，或與訊號產生器產出的線性陣列比對。規則排列的針孔陣列是此應用的理想選擇。
阿賓頓目標板（Abingdon Targets）
此類目標板用於評估圖像處理演算法的運算速度與準確度；測試任務為尋找十字圖樣的中軸線，圖樣的面積與亮度設計與實際模擬對象相當，為衡量演算法在真實世界中能多快找到目標的有效測量工具。
灰階目標板（Gray Scale Targets）
灰階目標板可製作成各種步階函數與灰階層級；步階函數可為線性或對數變化，涵蓋 0% 至 100% 透光率範圍，此類目標板可在單一量測操作中同時評估系統的線性度與動態範圍。
※ 此類目標板均為客製化製作，須由客戶提供規格圖稿。
情境目標板（Scene Targets）
情境目標板由沉積於紅外線透光基板上的亞像素點圖案構成，SBIR 可製作多種解析度與灰階層級的版本。此類目標板常應用於任務模擬與操作訓練。
※ 此類目標板均為客製化製作，須由客戶提供規格圖稿。
美軍標準解析度目標板（USAF1951 Resolution Target）
以鍍鉻玻璃製成，對比度達 100%；專用於可見光感測器系統的解析度量測。
可見光客製目標板（Custom Visible Targets）
提供用於 Vis/NIR/SWIR 系統測試的透射型目標板；如需協助定義目標配置，可聯繫奧創系統提供設計建議。
客製目標板（Custom Targets）
SBIR 可根據特定應用需求進行專屬設計，或依照客戶提供圖稿進行製作；歡迎聯繫奧創系統協助規劃完整測試方案。
安裝配置選項
單片式目標板（Discrete Targets）
可直接安裝於黑體目標支撐板上，並可旋轉至 90 度定位，用於執行水平與垂直方向的 MRTD 與 MTF 測試。
旋轉輪目標板（Wheel Targets）
目標板嵌入於目標輪的對位孔（counterbore）內，可透過掛鉤扳手（Spanner Wrench）調整旋轉方向；能準確配合 FLIR 裝置的方向，消除邊緣混疊問題；每片目標板與安裝座皆設有 0 度、45 度與 90 度的對位參考標記。
距離模擬技術（Range Simulation）
可將目標圖案平面設計於準直鏡的無限對焦面之外；如此一來，從準直鏡射出的光束會略為擴散，能模擬位於特定距離的目標；此種可精準重複的距離模擬方式，無須於更換目標時重新對焦，因為模擬距離已預先設定於每個目標中；此技術為一種極具成本效益的距離模擬手段。
發射式與反射式目標板（Emissive & Reflective）
發射式目標板（Emissive Targets）為紅外線測試的業界標準；SBIR 14000Z 系列目標投影機即設計用於搭配此類目標板。此類目標板表面塗覆高放射率結構黑塗層，與黑體表面性質一致，能提供熱穩定性極高且背景均勻的輻射影像。其溫度由高精度感測器量測，目標板背後黑體會維持與其不同的溫度差；兩者的輻射差異在紅外影像中清晰顯現。
SBIR 同時也提供高品質反射式目標板（Reflective Targets）；此類目標板表面拋光並鍍以高反射率金屬（如鍍金），並非自身發射熱輻射，而是反射來自高放射率參考源的能量，以建立紅外成像對比。
可見光與紅外線/熱影像（FLIR）量測目標板

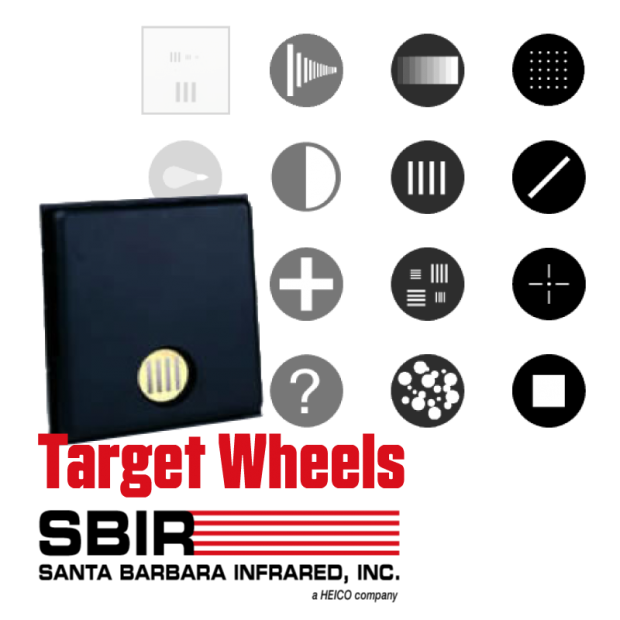

SBIR 300 系列目標輪
