高階振鏡雷射掃描頭/伺服雷射加工系統

突破視野極限，精準同步加工

高階振鏡雷射掃描頭與伺服雷射加工系統 採用 無限視野技術（Infinite Field-of-View, IFOV），突破傳統振鏡掃描範圍限制，結合線性或旋轉伺服軸 (Servo Axes) ，實現大面積連續加工，無需拼接，提高精度與效率。

系統支援多振鏡（Multi-Galvo）與雙雷射技術，可根據應用需求選擇不同波長、功率與光斑尺寸，提升靈活性，內建 Aerotech 統一控制架構，提供 即時動態補償、位置同步輸出（PSO）、類比向量跟蹤 等進階雷射控制功能，確保穩定高品質加工。

此外，透過 CADFusion 軟體，使用者可優化加工路徑，提高運動效率；系統適用於 半導體、航太、電子製造及精密微加工，並支援 XY2-100 通訊協定，可相容於第三方掃描器與運動平台。

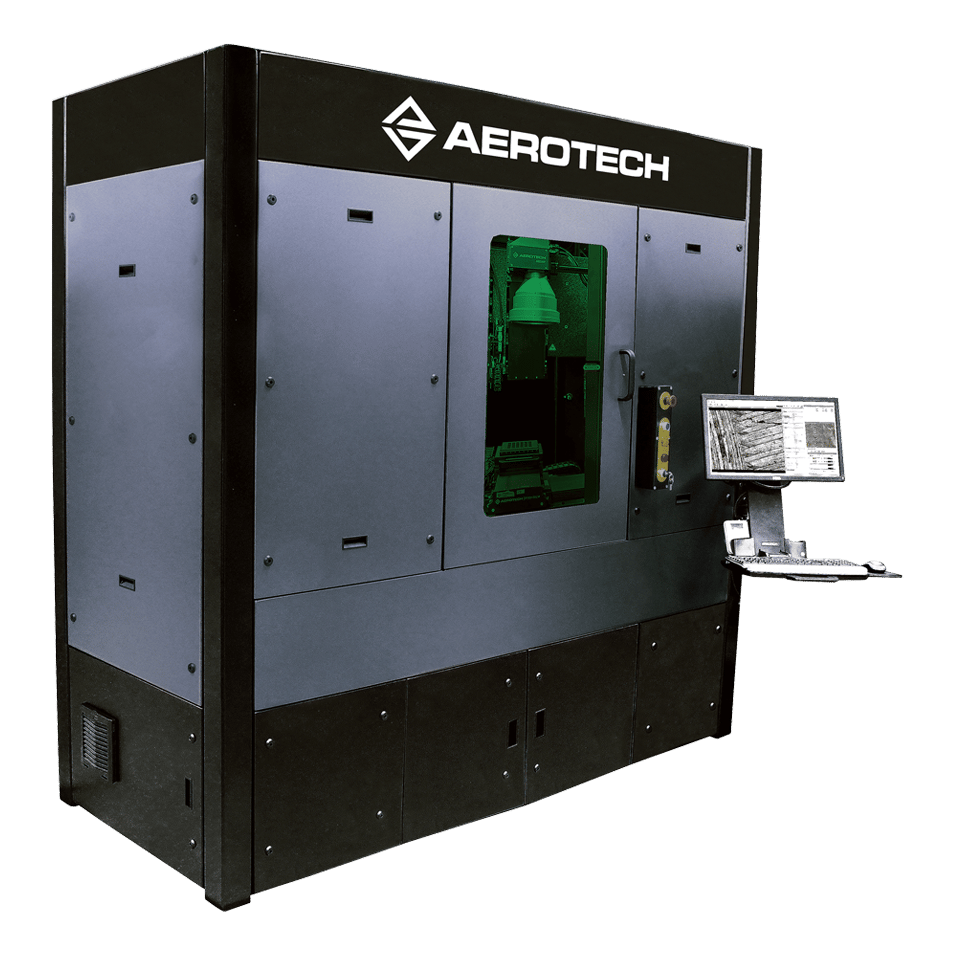

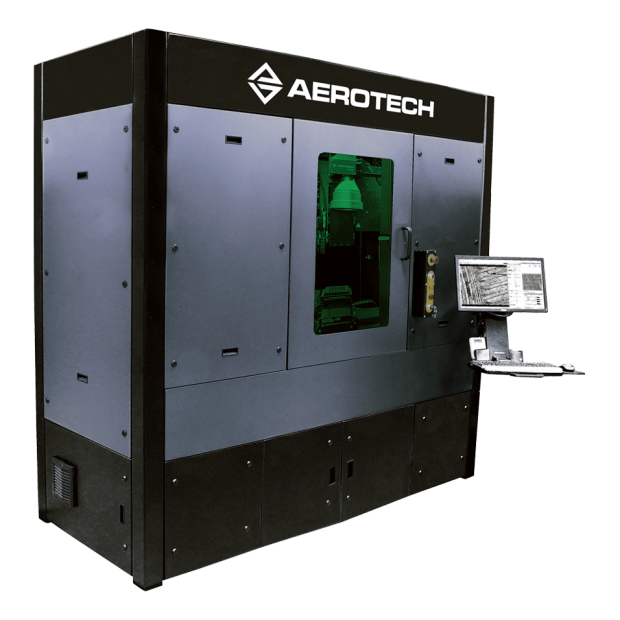

客製化多振鏡（Multi-Galvo）與雷射系統，具備重疊視野範圍

• 採用 無限視野技術（Infinite Field-of-View, IFOV），結合多個振鏡掃描器 (Galvanometer Scanner) 與線性馬達伺服軸 (Servo Axes)，提供靈活的加工能力與高處理效率
• 配備雙雷射，可選擇不同特性（波長、功率、光斑尺寸）以提升加工靈活性
• 完整整合 軟體、機台安全、雷射安全、I/O、機器視覺及自動化，提供全面性解決方案

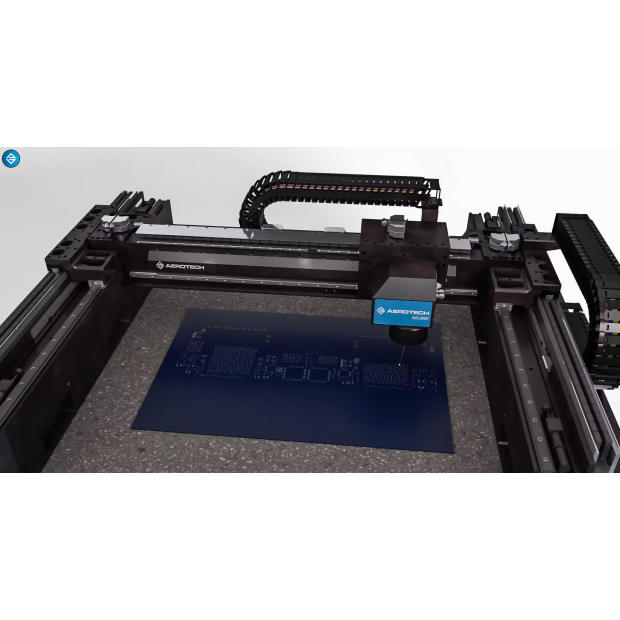

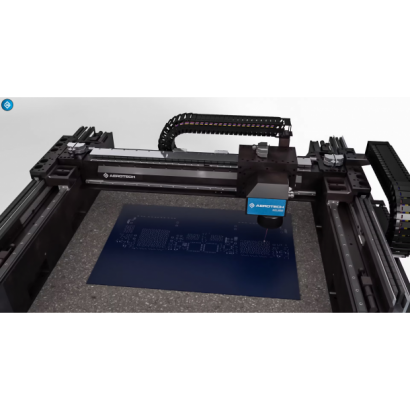

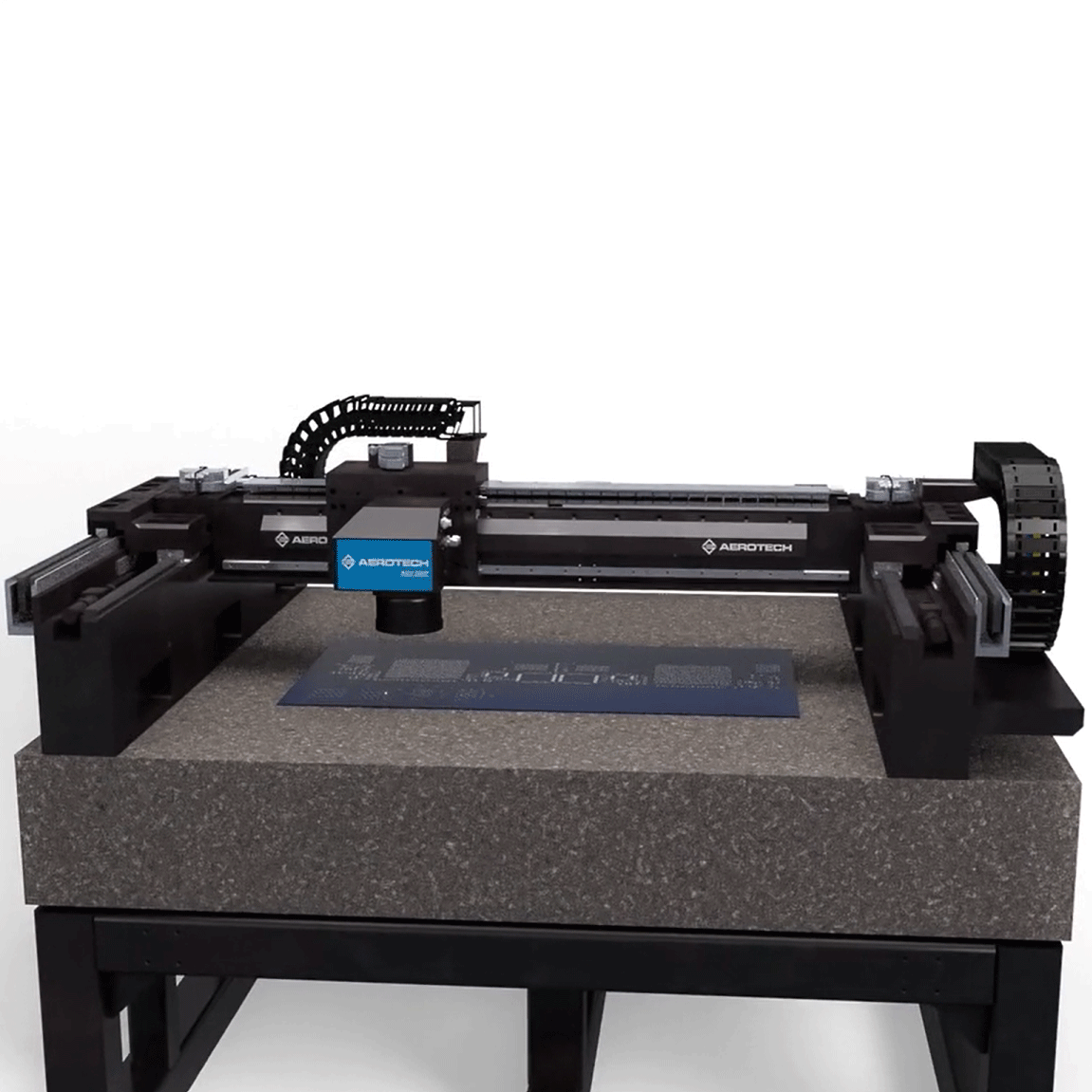

無限視野：同步線性或旋轉伺服軸 (Servo Axes) 與雷射掃描器

設計特點

• 簡單易用的參數設定，能夠輕鬆適應不同輪廓
• 單一控制器 即時產生同步運動軌跡
• 掃描器可自動動態修正伺服平台的跟蹤誤差
• 支援進階雷射控制功能，如位置同步輸出（Position Synchronized Output, PSO） 和 類比向量跟蹤（Analog Vector Tracking）
• 可透過 Aerotech CADFusion 軟體最佳化運動路徑，提高加工效率
• 適用於 Aerotech AGV 振鏡掃描器 (Galvanometer Scanner)，亦可與支援 XY2-100 通訊協定 的第三方掃描器相容

➥ 觀看影片

Aerotech 的無限視野（IFOV）技術

業界領先的解決方案，實現線性或旋轉伺服軸 (Servo Axes) 與雷射掃描器的同步

IFOV 技術顯著提升加工效率，並消除雷射加工中的拼接誤差與工件品質問題，透過整合高動態性能的振鏡掃描器（Galvanometer Scanner）與伺服平台（Servo Stage）的大範圍行程，系統可連續處理超出傳統振鏡掃描範圍的零件，無需將工作區域分段拼接，確保精度與生產效率。


• 提高加工品質與處理效率
  IFOV 擴展了振鏡系統的加工範圍，突破光學系統的限制，適用於更大尺寸的工件加工。
• 消除光斑大小與工作區域的取捨
  使用者可根據需求選擇最適合的光學配置，而不影響可加工範圍，避免因受限於光學設計而妥協加工精度或效率。
• 精準分配加工動作
  • 大範圍運動 由伺服平台執行，以確保整個零件輪廓完全納入掃描器的視野。
  • 高動態運動 由振鏡掃描器負責執行細節加工，確保精確度與品質。

圖中展示如何將使用者的零件輪廓分配至掃描器與伺服平台，以實現無縫加工與最佳化效率。


無縫操作

IFOV 不需使用者手動調整運動參數，即可自動適應不同運動路徑。


• 單一控制器處理 2D 運動軌跡，並即時轉換為伺服平台與掃描器的協同運動。
• 會將掃描器的可用視野納入考慮，確保其運動軌跡不會超出範圍。
• 會將伺服軸 (Servo Axes) 與掃描器的加速度與電流限制納入考慮，確保運動不會造成過載或故障。

更高精度與更快的處理效率

IFOV 在提高處理效率的同時，也能提升加工精度。


• 統一開放式控制架構，共享 即時回饋資訊，讓使用者獲取更精準的動態資料。
• 掃描器可補償伺服軸 (Servo Axes) 的動態誤差，確保整體運動精度，即使進行高速加工，仍能保持高品質的加工結果。
• 伺服軸 (Servo Axes) 可更積極運行，而不影響最終精度與零件品質。

支援進階雷射控制功能

• IFOV 可基於實際工件位置與雷射光點的速度，動態調整雷射輸出
• 例如 Aerotech 的「位置同步輸出（PSO）」與「類比向量跟蹤」功能，可確保雷射輸出準確對應運動軌跡，並根據工具速度調整功率

使用 CADFusion 最佳化加工順序

在伺服平台與掃描器協同運動的加工過程中，執行順序的最佳化 對於發揮 IFOV 優勢至關重要。


• Aerotech CADFusion 軟體內建優化參數，可自動規劃最有效率的加工順序
• 使用者可影響 IFOV 算法如何將運動路徑分配到掃描器與伺服平台，以獲得最佳加工效果
• CADFusion 可轉換所有向量型 CAD 資料為 Aerotech G-code，進行加工軌跡優化

相容所有 Aerotech AGV 產品與 XY2-100 通訊掃描器

IFOV 內建控制器可無縫整合 Aerotech AGV 振鏡掃描器，確保高效協同運作。


• 採用 單一控制架構，確保伺服平台與振鏡掃描系統的同步運行，提升加工精度與穩定性。
• 支援 XY2-100 通訊協定，可與第三方掃描器與伺服平台相容，擴展應用靈活性。
• 若第三方設備無法開放回饋資料，則無法進行伺服誤差補償，且無法監測雷射光點的實際位置與速度，將削弱 IFOV 的核心優勢。

奧創系統科技 — Aerotech 台灣區合作夥伴

奧創系統科技為 Aerotech 在台灣的合作夥伴，提供高階振鏡雷射掃描頭（Advanced Galvo Laser Scan Head）與伺服雷射加工系統（Servo Laser Processing System）的完整解決方案及客製化服務；透過 無限視野技術（IFOV），結合多振鏡（Multi-Galvo）與雙雷射技術，提升加工範圍、精度與效率，並支援 XY2-100 通訊協定，滿足半導體、航太、電子等產業的精密加工需求。
