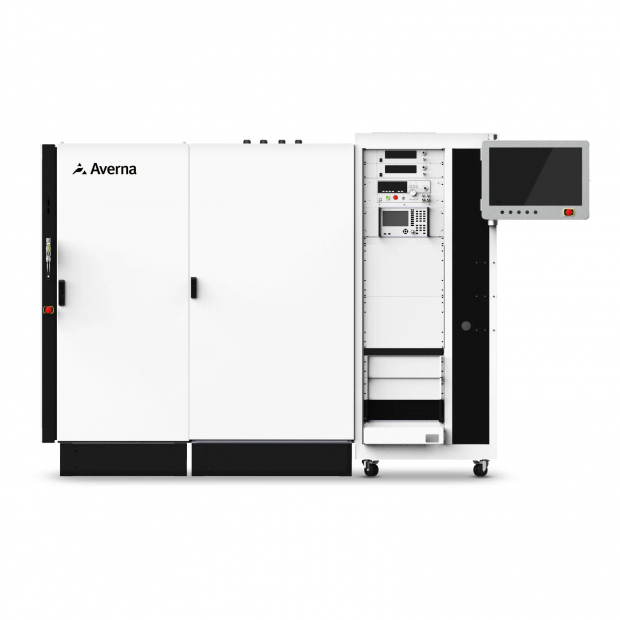

EVSE 測試平台：專為高效電動車充電設備測試設計

全面支援 CCS 與 NACS 標準，結合高功率測試與靈活模擬解決方案

針對電動車充電設備的高效測試需求，EVSE 測試平台提供超過 600 kW 的高功率測試能力，支援 CCS1、CCS2 和 NACS 等國際標準，並具備 V2G 通訊模擬和自動化測試功能；平台設計考慮到工程師的實際需求，整合多種協定如 DIN 70121、ISO 15118 和 IEC 61851，並以環保再生負載實現高效率測試，同時支援手動與自動測試模式切換，適用於從驗證到生產的全流程，助您縮短上市時間並提升產品可靠性。

產品亮點

• 靈活且可客製化的測試解決方案
  支援半自動與全自動模式，適應多樣需求，無論是驗證、還是量產階段都能滿足。

• 電動車電池模擬
  • 支援 CCS 標準（CCS1 和 CCS2）及 NACS：
    • CCS（組合充電系統，Combined Charging System）是一種電動車充電標準，包含 CCS1（Combo 1）和 CCS2（Combo 2）連接器，分別為 Type 1（SAE J1772）和 Type 2（IEC 62196-2）連接器，並增加直流端子以進行大功率直流快速充電，充電功率最高可達 500kW。
    • NACS（北美充電標準，North American Charging Standard）原為特斯拉專用的 TPC（Tesla Proprietary Connector），現已對外開放給第三方廠商使用。
  • 提供即時車對電網（Vehicle-to-Grid, V2G）統計資料監控，包括電壓、電流和充電狀態（State of Charge）。
  • 靈活適應不同電池類型，加速製造過程。

• 增量高功率測試
  配備交流/直流（AC/DC）再生負載（Regenerative Load），支援高達 600 kW 的極端測試要求，滿足先進電動車供應設備（EVSE）的性能需求。

• 高效能與環保設計
  • 外部再生負載效率高達 86%。
  • 在模擬 310 kW 完整的充電過程、或充電交互流程時，系統僅消耗 75 kVA，顯著降低能量損耗，包括熱管理、控制、及測試站與設備（DUT）的轉換效率。

• 全面協定與通訊支援
  支援 CHAdeMO (快速充電標準，廣泛應用於亞洲和部分歐洲)、CCS1、CCS2 和 NACS 標準，並相容多種協定：
  • DIN 70121 / ISO 15118
    • DIN 70121： 提供基礎的直流充電通訊功能
    • ISO 15118： 支援進階功能如即插即充（Plug & Charge）與能源管理
  • IEC 61851-1 / SAE J1772
    • IEC 61851-1： 通用充電設備規範，定義充電模式與安全要求
    • SAE J1772： 北美標準，涵蓋交流與直流充電的連接規範

• 自動一致性測試
  確保設備符合國際標準，並提供 CP 控制導引（Control Pilot）及 PP接近導引（Proximity Pilot）狀態的故障注入測試功能，助力快速識別問題並改進產品性能。

主要功能與技術特點

電動車電池模擬

• 提供即時 V2G (Vehicle-to-Grid) 資料的監控（如電壓、電流、充電狀態）。
• 支援內建的圖形化使用者界面和遠端控制 API，可靈活控制 EV 測試參數。
• 實現手動與自動測試模式的無縫切換，滿足不同測試場景需求。
• 具備通訊截取分析（Communication Sniffing）功能，支援完整的協定監控與故障診斷。

即時檢視與資料記錄

• 即時檢視：
  • 錄製的電壓與電流資料
  • 充電過程與充電交互
• 資料記錄：
  • 充電與供電的電壓與電流
  • 接地電流與 Hipot高壓測試 (High Potential Test) 資料

高效能與可靠性

• 再生負載技術支援 AC/DC 測試，滿足各種電動車電池類型測試需求。
• 高效的能量回收系統確保長時間測試過程中的能源使用優化，減少能源浪費。

V2G 通訊模擬與協定支援

• 通訊模擬：
  • CHAdeMO：直流快速充電標準，廣泛應用於亞洲和歐洲市場。
  • CCS (Combined Charging System) 1、2：全球主流充電標準，支援高功率直流與交流充電。
  • NACS：北美充電標準，原為特斯拉專用，現對第三方開放。
• 協定支援：
  • DIN 70121：提供基本直流充電的通訊協定。
  • ISO 15118：支援即插即充（Plug & Charge）及能量管理等進階功能。
  • IEC 61851-1：定義電動車充電模式與安全要求的國際標準。
  • SAE J1772：北美交流與直流充電介面規範，確保相容性。

產品應用與價值

1. 適用範圍廣泛
   平台針對從研發驗證到量產階段的需求設計，提供靈活的測試應用，助力工程師快速驗證並調整產品。
2. 縮短上市時間
   支援自動化一致性測試與高效能資料分析工具，加速產品測試流程，縮短產品上市時間。
3. 穩健的故障排除功能
   通過故障注入和截取分析功能，輕鬆定位並解決測試過程中的技術問題，顯著提高測試效率與可靠性。

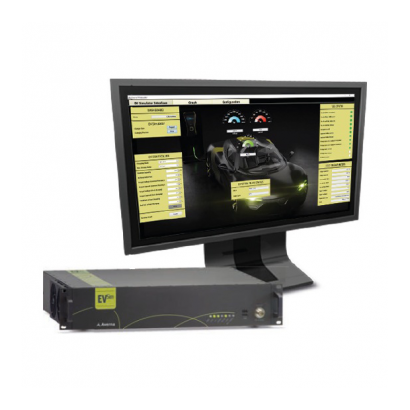

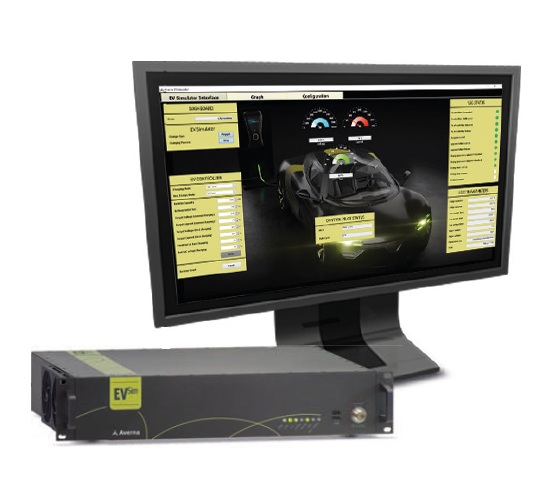

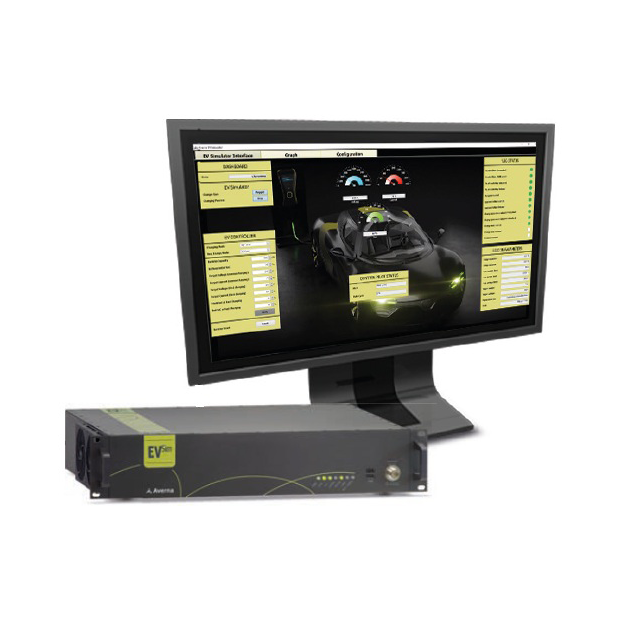

Averna EV-EVSE 模擬器

• 即時監控 V2G 資料，支援自動化測試與資料記錄。
• 靈活的參數自訂功能，實現多樣化模擬需求。
• 高效的能源回收技術，減少測試能耗並提高系統可持續性。

產業應用

電動車製造商

• 支援不同電池模組與充電技術的測試，協助製造商加速產品開發週期。
• 提供自動一致性測試，確保車輛與充電站的相容性及性能。

充電設備供應商

• 測試交流與直流充電站性能，模擬實際充電場景，驗證產品穩定性與安全性。
• 支援國際標準協定，協助充電設備出口到多國市場。

能源管理與微電網

• 測試 V2G 通訊功能，評估電動車在微電網中的雙向能量管理能力。
• 支援能源效率測試，協助設計更高效的能源管理系統。

測試實驗室與認證機構

• 以符合 IEC、ISO 等國際標準的測試工具，為客戶提供產品測試與認證服務。
• 進行高功率負載測試及故障注入測試，模擬極端場景，驗證設備穩健性。

EVSE 測試平台的測試類型

• V2G 通訊模擬
  • CCS (Combined Charging System) 1、2
  • NACS
• 支援的協定
  • DIN 70121 / ISO 15118
  • IEC 61851-1 / SAE J1772
• 進階功能
  • 錄製的電壓與電流即時檢視
  • 充電過程與交互
  • 電動車電池模擬
  • 可自訂及靈活的測試應用
  • 交流/直流（AC/DC）再生負載
  • CP 與 PP 狀態的故障注入
  • 自動一致性測試
• 量測與資料記錄：
  • 供電電壓/電流
  • 充電電壓/電流
  • 接地電流/Hipot 測試

將 EVSE 測試提升至全新高度
